  1. Startseite
  2. Automatisierungstechnik
  3. Linearmodule
  4. CLM

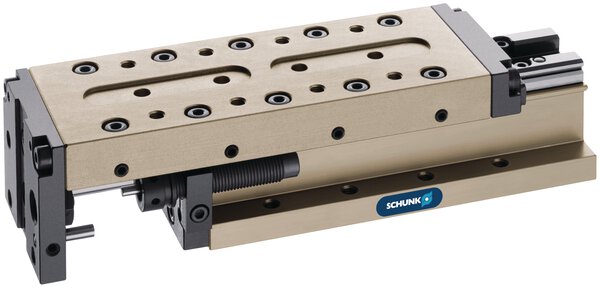

Kompaktschlitten

CLM

0,01 mm Wiederholgenauigkeit
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar

Beschreibung

Linearmodul mit optimierter Baulänge, mit Pneumatikantrieb und spielfrei vorgespannten Kreuzrollen

Vorteile – Ihr Nutzen

Führungsprinzip Kreuzrollen und solide Konstruktion
garantieren hohe Lastaufnahmen und Endlagengenauigkeiten in allen Einbaulagen
Vorgespannte Kreuzrollenführungen
dadurch absolut spielfrei
Hohe Tragzahlen
in allen Lastrichtungen
Standardisierte Befestigungsbohrungen und Anschlussmaße identisch zur LM-Baureihe
für vielfältige Kombinationen mit anderen Bausteinen aus dem Montagebaukasten
Stoßdämpfer und Näherungsschalter integriert in die Projektionsflächen
für vibrationsfreie Bewegungen und Endlagenabfrage
Absenksperre durch Klemmpatrone realisiert
für Sicherheit bei Notstopps
Rückseitiges Bohrbild (ab CLM 25)
dadurch auch als Hubeinheit einsetzbar

Optionen und spezielle Informationen

Version Absenksperre
verhindert das Herabfallen des Aufbaus bei plötzlichem Energieverlust. Dieses Modul ist mit vielen Bausteinen aus dem Systembaukasten standardmäßig kombinierbar. Wir unterstützen Sie gerne.

Lesen Sie mehr Weniger
Funktionen & Highlights
Anwendungsbeispiele

Digitale Services für CLM

Passend zum Produkt CLM bieten wir Ihnen verschiedene digitale Services – die passende Ergänzung für höchste Effizienz, Planungs- und Prozesssicherheit.

32 Produkte gefunden

Gesetzte Filter
Sortieren nach
Priorität
Weitere MerkmaleWeniger Merkmale
CLM 08-H014

CLM 08-H014

Ident.-Nr. 314000
Versandfertig in 3-6 Tagen
  • Hub  14 mm
  • Kraft ausfahren  30 N
  • Kraft einfahren  25 N
  • Wiederholgenauigkeit  0.04 mm
  • Kolbendurchmesser  8 mm
  • Stangendurchmesser  3 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 08-H028

CLM 08-H028

Ident.-Nr. 314001
Versandfertig in 3-6 Tagen
  • Hub  28 mm
  • Kraft ausfahren  30 N
  • Kraft einfahren  25 N
  • Wiederholgenauigkeit  0.04 mm
  • Kolbendurchmesser  8 mm
  • Stangendurchmesser  3 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 08-H042

CLM 08-H042

Ident.-Nr. 314002
Versandfertig ab 11 Arbeitstagen
  • Hub  42 mm
  • Kraft ausfahren  30 N
  • Kraft einfahren  25 N
  • Wiederholgenauigkeit  0.04 mm
  • Kolbendurchmesser  8 mm
  • Stangendurchmesser  3 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 10-H020

CLM 10-H020

Ident.-Nr. 314005
Versandfertig ab Lager
  • Hub  20 mm
  • Kraft ausfahren  47 N
  • Kraft einfahren  39 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  10 mm
  • Stangendurchmesser  4 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 10-H034

CLM 10-H034

Ident.-Nr. 314006
Versandfertig ab Lager
  • Hub  34 mm
  • Kraft ausfahren  47 N
  • Kraft einfahren  39 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  10 mm
  • Stangendurchmesser  4 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 10-H048

CLM 10-H048

Ident.-Nr. 314007
Versandfertig ab 11 Arbeitstagen
  • Hub  48 mm
  • Kraft ausfahren  47 N
  • Kraft einfahren  39 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  10 mm
  • Stangendurchmesser  4 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 25-H025

CLM 25-H025

Ident.-Nr. 314035
Versandfertig ab Lager
  • Hub  25 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 25-H042

CLM 25-H042

Ident.-Nr. 314036
Versandfertig in 3-6 Tagen
  • Hub  42 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 25-H059

CLM 25-H059

Ident.-Nr. 314037
Versandfertig in 3-6 Tagen
  • Hub  59 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H025

CLM 50-H025

Ident.-Nr. 314038
Versandfertig in 3-6 Tagen
  • Hub  25 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H050

CLM 50-H050

Ident.-Nr. 314039
Versandfertig ab Lager
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H050-ASP

CLM 50-H050-ASP

Ident.-Nr. 314439
Versandfertig ab 11 Arbeitstagen
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H075

CLM 50-H075

Ident.-Nr. 314040
Versandfertig in 3-6 Tagen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H075-ASP

CLM 50-H075-ASP

Ident.-Nr. 314440
Versandfertig ab 11 Arbeitstagen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H100

CLM 50-H100

Ident.-Nr. 314502
Versandfertig ab 11 Arbeitstagen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 50-H100-ASP

CLM 50-H100-ASP

Ident.-Nr. 314505
Versandfertig ab 11 Arbeitstagen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 100-H025

CLM 100-H025

Ident.-Nr. 314041
Versandfertig in 3-6 Tagen
  • Hub  25 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
CLM 100-H050

CLM 100-H050

Ident.-Nr. 314042
Versandfertig in 3-6 Tagen
  • Hub  50 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen

Zubehör für CLM

Die folgenden Komponenten machen das Produkt CLM noch produktiver – die passende Ergänzung für höchste Funktionalität, Flexibilität, Zuverlässigkeit und Prozesssicherheit.

Ersatzteile für CLM

Für höchste Zuverlässigkeit und Langlebigkeit bietet SCHUNK die passende Serviceleistung für das Produkt CLM.
