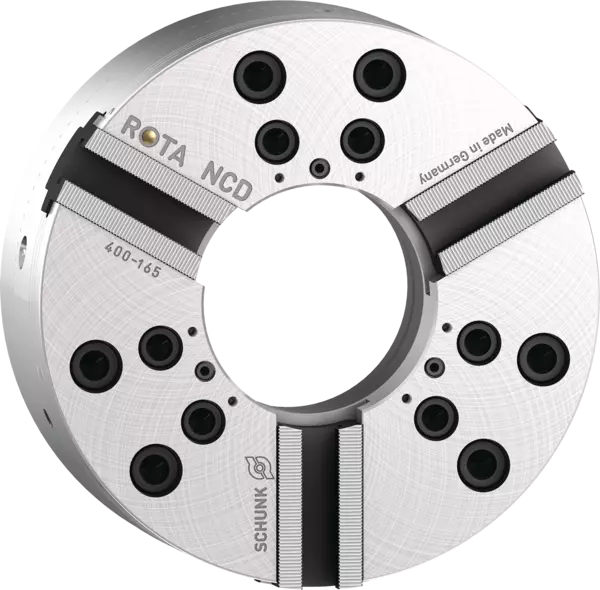

ROTA NCD 400-165 Z300-SV90°
3-Backen Kraftspannfutter mit Durchgangsbohrung
Ident.-Nr. 832250
Dieses Produkt ist ein Altprodukt.
Kraftspannfutter mit Durchgangsbohrung Standard
Produktmerkmale:
Produktmerkmale:
- 3-Backen-Keilstangen-Futter
- Durchgangsbohrung: 165 mm
- Spindelaufnahme: ISO 702-4 Nr. 11 (Z300)
- Backenschnittstelle: 3/32" x 90° Nut 25,5H7
- Hub pro Backe: 7.5 mm
- Kolbenhub: 33 mm
- Max. Spannkraft: 240 kN
- Max. Betätigungskraft: 120 kN
- Max. Drehzahl: 3200 1/min
- Gewicht: 123 kg
Technische Details
| Spindeltyp | ISO 702-4 |
|---|---|
| Spindelgröße | Nr. 11 (Z300) |
| Verzahnung | 3/32" x 90° |
| Max. Drehzahl [1/min] | 3200.0 |
| Max. Spannkraft [kN] | 240.0 |
| Max. Betätigungskraft [kN] | 120.0 |
| Hub/Backe [mm] | 7.5 |
| Kolbenhub (H) [mm] | 33.0 |
| Trägheitsmoment [kgm²] | 2.96 |
| Eigenmasse [kg] | 123.0 |

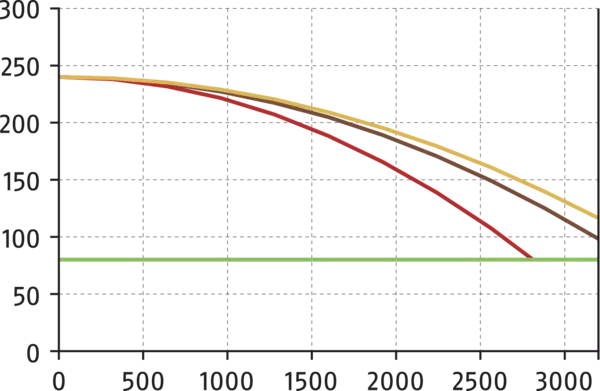

Spannkraft-Drehzahl-Diagramm
Spannkraft-Drehzahl-Diagramm
- X-Achse:
- n [min-1]
- Y-Achse:
- Fsp [kN]
- brown
-
SHB 400
- red
-
SWB 400
- yellow
-
SWB-AL 400
- green
-
Erforderliche Mindestspannkraft Fspmin 33 %
