Beschreibung
Hermetisch abgedichtetes 6-Backen Kraftspannfutter mit aktivem Niederzug der Backen.
Vorteile – Ihr Nutzen
Präzisions-Hebel-Kraftspannfutter für höchste Qualitätsansprüche
Ermöglicht exzellente Bearbeitungsergebnisse
Hoher Wirkungsgrad des Hebelsystems
Prozesssicheres Spannen durch hohe Spannkräfte
Hermetisch abgedichtet
Optimaler Schutz gegen Kühlschmierstoff und Späne
Permanente Ölfüllung
Weitestgehend wartungsfrei mit konstanter Spannkraft
Aktiver Niederzug der Backen
Kein Abheben der Werkstücke von der Plananlage, für höchste Anforderungen an Planparallelität
Mediendurchführung (Kühlschmierstoff oder Luft) als Standard-Option im Futterkörper vorbereitet
Flexibilität je nach Anwendung
Mit integriertem Fliehkraftausgleich
Dadurch hohe Bearbeitungsdrehzahlen möglich
Umbau der Grundbacken möglich
Für Innen- und Außenspannung geeignet
Verformungsunempfindliches Spannen von dünnwandigen Werkstücken
Hohe Rundheit der Werkstücke
Sehr genaue Spannung von unrunden Bauteilen
Ideal für Gussrohlinge
Allseitig gehärtete und geschliffene Funktionsteile
Gewährleisten eine lange Lebensdauer
Optionen und spezielle Informationen
Hermetisch abgedichtetes 6-Backenfutter für die Serienfertigung

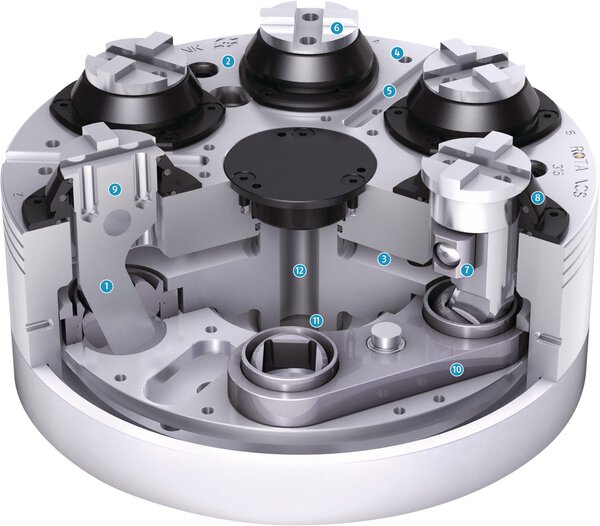

Das ROTA NCS ist ein hermetisch abgedichtetes Kraftspannfutter mit integriertem aktiven Niederzug der Spannbacken. Das Futter ist für die Innen- und Außenspannung von Werkstücken einsetzbar. Die Futtergröße muss an die benötigten Spanndurchmesser angepasst werden.

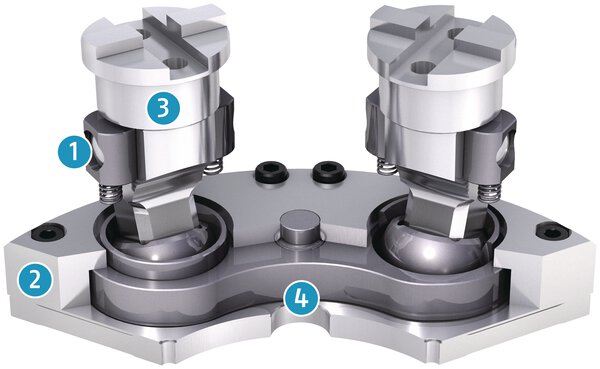

Beim 6-Backenfutter ist ein Pendelmechanismus integriert, so wird eine Werkstückzentrierung über sechs Berührungspunkte, die paarweise ausgemittelt werden, erreicht. Somit ergibt sich auch bei Rohteilen eine optimale Zentrierung ohne Überbestimmung des Werkstücks.
Das ROTA NCS ist ein nahezu wartungsfreies Drehfutter, das horizontal und vertikal für den Einsatz in der Großserienfertigung optimiert ist.
