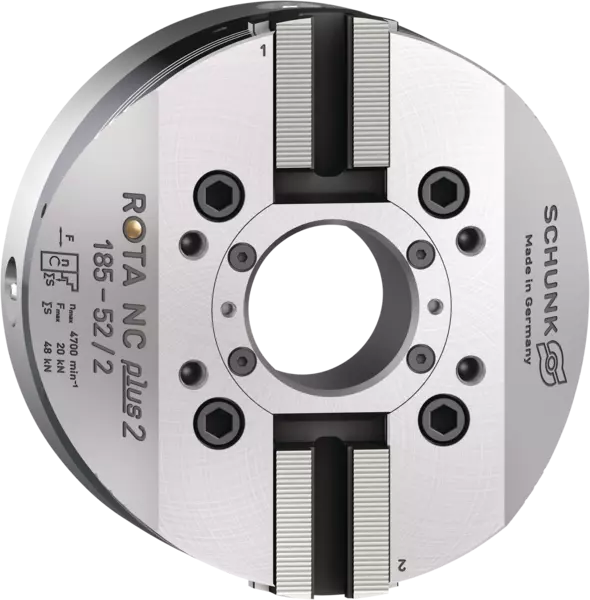

ROTA NC plus 2 185-52/2 Z140-SV60°
动力车床卡盘，带通孔
ID 1348228
标准动力车床卡盘，带通孔
产品特性：
产品特性：
- 二爪楔式卡盘
- 通孔: 52 mm
- 主轴架: ISO 702-4 Nr. 5 (Z140)
- 卡爪接口: 1,5 mm x 60° Nut 12H7
- 单指行程: 5.3 mm
- 活塞行程: 20 mm
- 最大夹持力*: 48 kN
- 最大启动力: 20 kN
- 最大旋转速度: 4700 1/min
- 重量: 16 kg
技术细节
| Type de broche | ISO 702-4 |
|---|---|
| Taille de broche | Nr. 5 (Z140) |
| Denture | 1.5 mm x 60° |
| Vitesse de rotation max. [1/min] | 4700.0 |
| Force de serrage max. [kN] | 48.0 |
| Force d'actionnement max. [kN] | 20.0 |
| Course/mors [mm] | 5.3 |
| Course du piston (H) [mm] | 20.0 |
| Moment d'inertie [kgm²] | 0.068 |
| Poids [kg] | 16.0 |
Clamping force-RPM-diagram
Clamping force-RPM-diagram
- X 轴:
- n [min-1]
- Y 轴:
- Fsp [kN]
- brown
-
SHB 165
- red
-
SWB 165
- yellow
-
SHB-J 60
- purple
-
KM-WB 66
- green
-
Required minimum clamping force Fspmin 33%
Scope of delivery
Chuck, T-nuts with screws, chuck mounting screws, and operating manual
