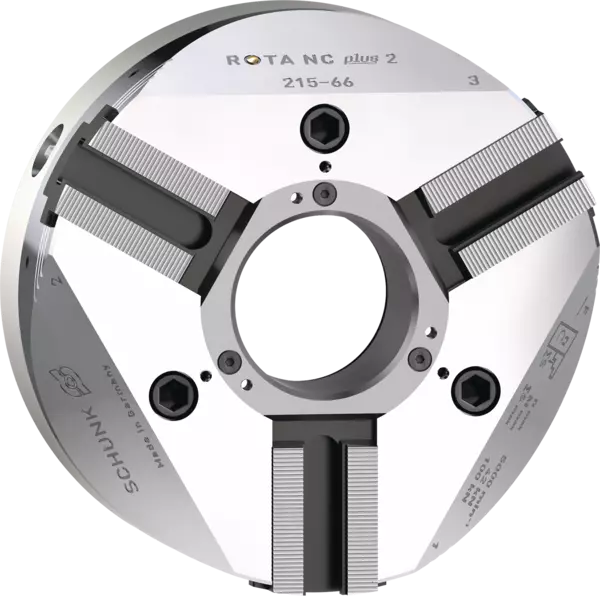

ROTA NC plus 2 215-66 A6-SV90°
Mandrins de tour automatiques avec passage au centre
ID 852117
Mandrins de tour automatique standard avec trou de passage
Caractéristiques des produits :
Caractéristiques des produits :
- Mandrin à 3 mors à rampe
- Perçage: 66 mm
- Support de broche: ISO 702-1 Nr. 6
- Interface des mors: 1/16" x 90° Nut 17H7
- Course par mors : 5.3 mm
- Course du piston: 20 mm
- Force de serrage max.: 100 kN
- Force d'actionnement max.: 42 kN
- Vitesse de rotation max.: 5000 1/min
- Poids: 21 kg
Technical details
| Typ vřetene | ISO 702-1 |
|---|---|
| Velikost vřetene | Nr. 6 |
| Ozubení | 1/16" x 90° |
| Max. rychlost otáčení [1/min] | 5000.0 |
| Max. upínací síla [kN] | 100.0 |
| Max. aktivační síla [kN] | 42.0 |
| Zdvih/čelist [mm] | 5.3 |
| Zdvih pístu (H) [mm] | 20.0 |
| Moment setrvačnosti [kgm²] | 0.13 |
| Vlastní hmotnost [kg] | 21.0 |
Diagram upínací síly v otáčkách za minutu
Diagram upínací síly v otáčkách za minutu
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 210
- red
-
SWB 200
- yellow
-
SHB-J 80
- purple
-
KM-WB 88
- green
-
Požadovaná minimální upínací síla Fspmin 33 %
Rozsah dodávky
Sklíčidlo, T-matice se šrouby, montážní šrouby sklíčidla a provozní návod
