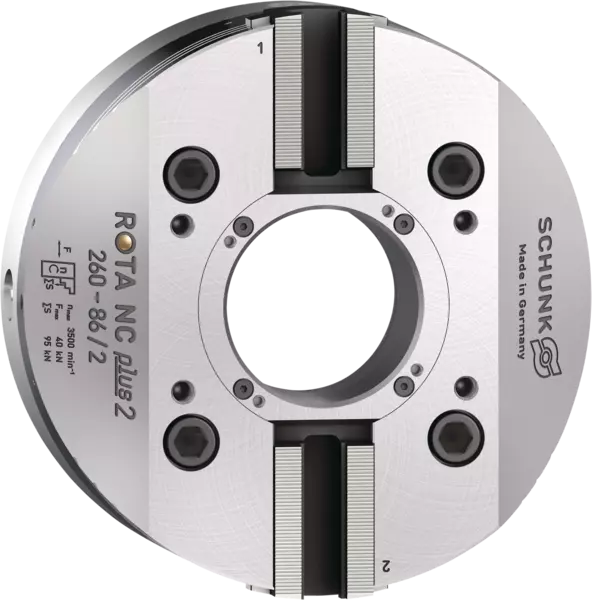

ROTA NC plus 2 260-86/2 Z220-SV60°
Power lathe chucks with through-hole
ID 1348230
Standard power lathe chucks with through-hole
Product features:
Product features:
- 2-jaw wedge-hook chuck
- Through-hole: 86 mm
- Spindle holder: ISO 702-4 Nr. 8 (Z220)
- Jaw interface: 1,5 mm x 60° Nut 16H7
- Stroke per jaw: 5.3 mm
- Piston stroke: 20 mm
- Max. clamping force: 95 kN
- Max. actuating force: 40 kN
- Max. rotational speed: 3500 1/min
- Weight: 33 kg
Technical details
| 스핀들 유형 | ISO 702-4 |
|---|---|
| 스핀들 크기 | Nr. 8 (Z220) |
| 톱니 | 1.5 mm x 60° |
| 최대 회전 속도 [1/min] | 3500.0 |
| 최대 클램핑 포스 [kN] | 95.0 |
| 최대 구동력 [kN] | 40.0 |
| 스트로크/죠 [mm] | 5.3 |
| 피스톤 스트로크(H) [mm] | 20.0 |
| 관성의 모멘트 [kgm²] | 0.29 |
| 중량 [kg] | 33.0 |

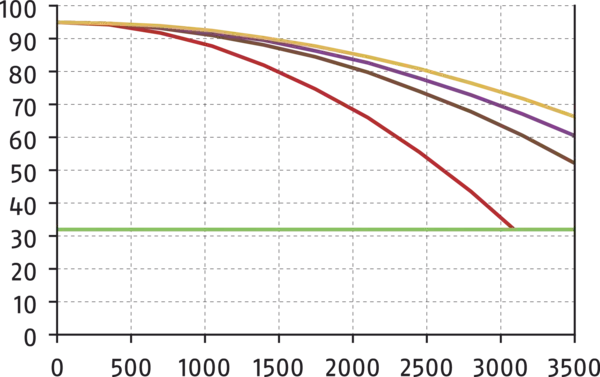

체결력 RPM 도표
체결력 RPM 도표
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 250
- red
-
SWB 250
- yellow
-
SHB-J 100
- purple
-
KM-WB 110
- green
-
所需的最小夹持力 Fspmin 33%
标配范围
卡盘、带螺钉的 T 形螺母、卡盘安装螺栓、可转动螺纹环安装用扳手、吊环螺栓和操作手册
