ROTA NCR-A 1000 Z520-SV90°
Mandrin de tour automatique à 6 mâchoires étanche
ID 1340109
Mandrins de tour automatique standard sans trou de passage
Caractéristiques des produits :
Caractéristiques des produits :
- Mandrins de compensation 6 mors
- Conception étanche
- Compensation pendulaire: 2+2+2 mors oscillants par paires
- Support de broche: ISO 702-4 Nr. 20 (Z520)
- Interface des mors: 3/32" x 90° Nut 25,5H7
- Course par doigt: 25 mm
- Course du piston: 60 mm
- Compensation pendulaire: ± 6 mm
- Force de serrage max.: 300 kN
- Force d'actionnement max.: 150 kN
- Max. tr/min: 600 1/min
- Poids: 1244 kg
Détails techniques
Type de broche | ISO 702-4 |
---|---|
Taille de broche | Nr. 20 (Z520) |
Denture | 3/32" x 90° |
Max. tr/min [1/min] | 600 |
Force de serrage max. [kN] | 300 |
Force d'actionnement max. [kN] | 150 |
Course/mors [mm] | 25 |
Course du piston (H) [mm] | 60 |
Compensation pendulaire [mm] | ± 6 |
Moment d'inertie [kgm²] | 149 |
Poids [kg] | 1244 |

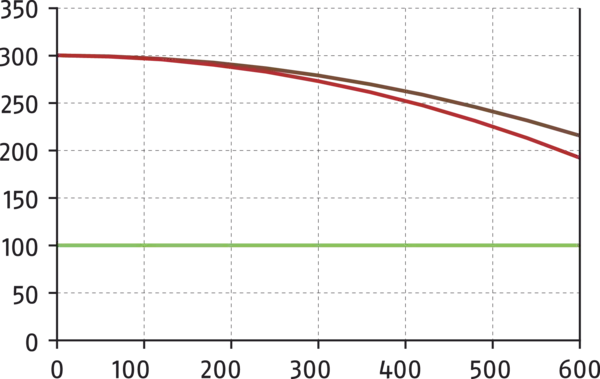

Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- Axe X:
- n [min-1]
- Axe Y:
- Fsp [kN]
- brown
-
SHB 400
- red
-
SWB 400
- green
-
Force de serrage minimale requise Fspmin 33%
Etendue de la livraison
Mandrin, écrous en T ou vis de fixation pour mors rapportés, mandrin vise de fixation, rondelle et manuel d'utilisation
