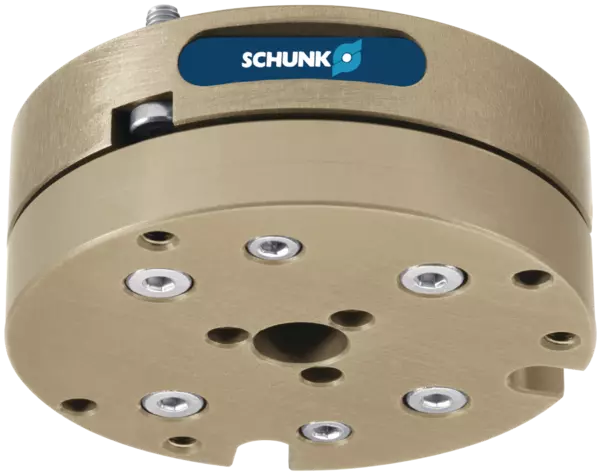

TCU-Z-050-3-OV
IDnr. 324749
- Kracht Fd max.: 500 N
Technische gegevens
Bloccaggio | senza bloccaggio |
---|---|
Durezza dell'elastomero [Shore] | 68.0 |
Deviazione X [°] | ± 1 |
Deviazione Y [°] | ± 1 |
Deviazione Z [°] | ± 1.5 |
Peso [kg] | 0.09 |
Temperatura ambiente min. [°C] | -10.0 |
Temperatura ambiente max. [°C] | 90.0 |
Forza max. Fd [N] | 500.0 |
Collegamento diretto con* | PZN-plus 50 |
Diametro D [mm] | 50.0 |
Altezza Z [mm] | 18.6 |
Coppia Mx max [Nm] | 15.0 |
Coppia My max. [Nm] | 15.0 |
Coppia Mz max [Nm] | 15.0 |
Dimensioni e carichi massimi
Flexion
Massima deviazione
Dimensioni e carichi massimi
Le coppie e le forze indicate sono valori massimi allo stato sbloccato e possono subentrare contemporaneamente. Allo stato bloccato sono ammissibili solo i carichi provocati da massa propria e accelerazioni.
Flexion
Déflection (fa) en fonction de la distance L par rapport au centre de gravité
Massima deviazione
Deviazione 'fa' in funzione della lunghezza 'L' rispetto al centro di compensazione
Informations générales concernant la gamme
Conditions ambiantes extrêmes
Veuillez noter que l'utilisation dans des conditions ambiantes difficiles (ex. dans une zone avec liquide de coupe, poussière de rectification et de fonte...) peut considérablement réduire la durée de vie des produits, et n'est pas couvert par la garantie. Cependant, dans de nombreux cas nous avons une solution. N'hésitez pas à nous contacter.
Charge admissible
correspond au poids de la charge totale appliquée sur le flasque. Au moment de la conception, il est important de prêter une grande attention aux forces et moments autorisés. N'oubliez pas que tout dépassement du poids de manipulation recommandé aura pour effet de raccourcir la durée de vie.
Détection
par détecteur magnétique
Actionnement
pneumatique, par air comprimé filtré selon la norme ISO 8573-1:2010 [7:4:4].
Matière
Matériau élastomère
Corps
Alliage d'aluminium
Etendue de la livraison
Vis de fixation côté robot
Garantie
24 mois
