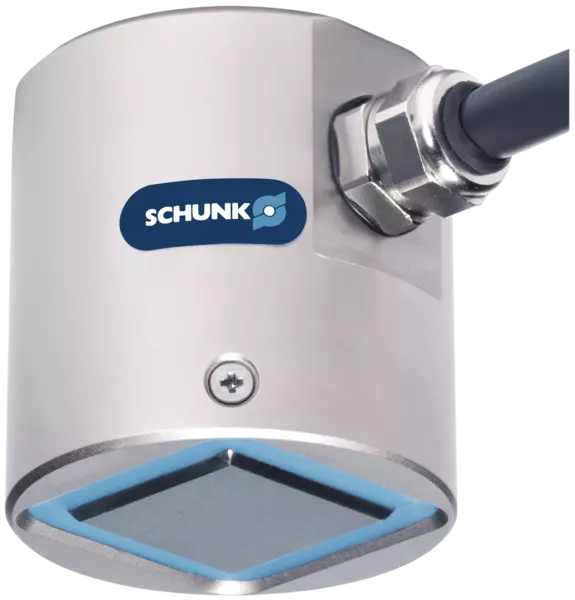

EGM-M-Q-30-1-FX
IDnr. 306350
磁力机械手 EGM, 电动
- 磁铁类型: 单极
- 磁极形状: 方形
- 磁极宽度: 30 mm
- 固定电缆出口 (30 cm 电缆)
- 通信接口: 数字 I/O
- 能源供应: 400 V AC
- 最大总电流: 32 A
- 磁极数量: 2
- 磁力区域: 18.4 cm²
- 磁路: 3 A
- 最高环境温度: 50 °C
Technische gegevens
| 重量 [kg] | 1.3 |
|---|---|
| 磁极数量 | 2.0 |
| 磁力区域 [cm²] | 18.4 |
| 最小工件厚度 [mm] | 6.0 |
| 水平磁力面的有效负载 [kg] | 18.0 |
| 垂直磁力面的有效负载 [kg] | 7.0 |
| 最大启动次数/分钟 [1/min] | 20.0 |
| 每分钟启动 5 次时模块温度升高 [°C] | 13.0 |
| 每分钟启动 15 次时模块温度升高 [°C] | 33.0 |
| IP 防护等级 | 54 |
| 启动/停用时电流消耗 [A] | 3.0 |
| 电缆长度 [cm] | 30.0 |
| 直径 D [mm] | 58.0 |
| 高度 Z [mm] | 60.0 |
| 磁力控制器类型 | ECG 01 |
| 额定电压 [V AC] | 400.0 |
| 最大电流 [A] | 32.0 |
| 每个控制器最多的模块数量 | 28.0 |
尺寸
尺寸
工作原理
永久磁铁磁化
外壳材料
钢
基爪材料
钢
启动
电流脉冲用于系统启动和停止
保修期
24 个月
使用寿命特性
根据要求
标配范围
带定心套筒的附件包
