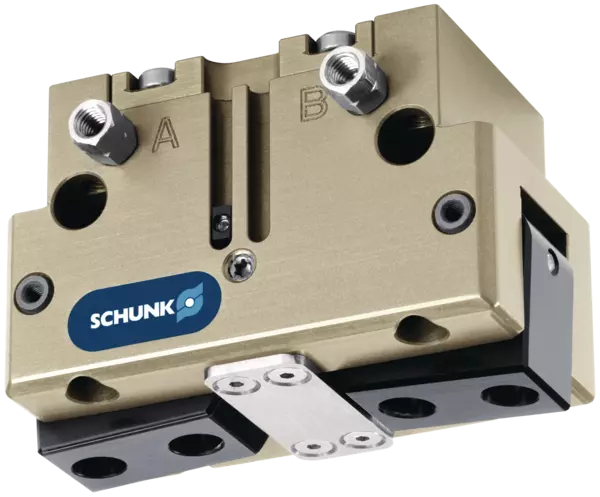

PWG-plus 80-AS
ID 311631
- Openingshoek: 15 °
- Sluitmoment: 16.7 Nm
- Max. omgevingstemperatuur: 90 °C
Technical details
| Sluitkracht (bij vingerlengte van 0 mm) [N] | 1077.0 |
|---|---|
| Openingshoek per klem [°] | 15.0 |
| Sluitingshoek per klem [°] | 3.0 |
| Sluitmoment [Nm] | 16.7 |
| Sluitmoment gegenereerd door veer [Nm] | 4.2 |
| Gewicht [kg] | 0.49 |
| Aanbevolen gewicht werkstuk [kg] | 0.97 |
| Cilindervolume per dubbele slag [cm³] | 33.5 |
| Min. werkdruk [bar] | 4.0 |
| Max. werkdruk [bar] | 6.5 |
| Nominale werkdruk [bar] | 6.0 |
| Min. ontluchtingsdruk [bar] | 0.5 |
| Max. ontluchtingsdruk [bar] | 1.0 |
| Sluitingstijd [s] | 0.08 |
| Openingstijd [s] | 0.15 |
| Max. toegelaten vingerlengte [mm] | 100.0 |
| Max. toegestane traagheid per klauw [kgcm²] | 37.3 |
| IP-beschermklasse | 30 |
| Min. omgevingstemperatuur [°C] | 5.0 |
| Max. omgevingstemperatuur [°C] | 90.0 |
| Rondloopnauwkeurigheid [mm] | 0.02 |
| Lengte X [mm] | 80.0 |
| Breedte Y [mm] | 42.0 |
| Hoogte Z [mm] | 71.5 |
| Moment Mx max. [Nm] | 36.0 |
| Moment Mz max. [Nm] | 55.0 |
| max. axiale kracht Fz max. [N] | 280.0 |
Afmetingen en maximaal toegelaten belasting
Maximal zulässige Auskragung

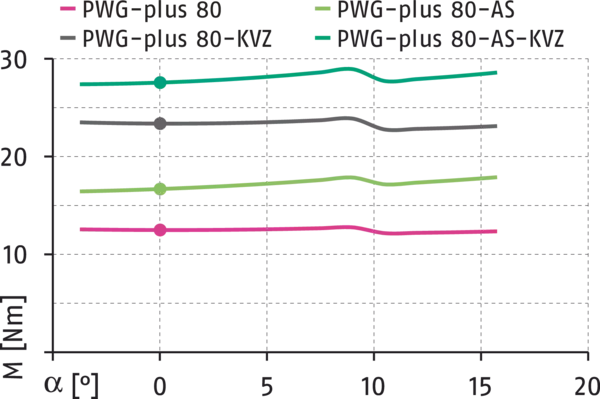

Grijpkracht, grijpen van buitendiameter

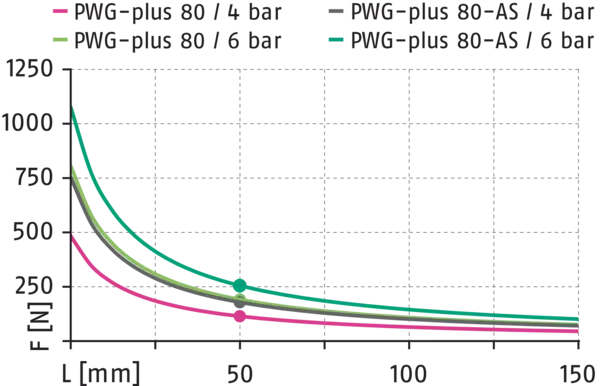

Curve van sluitmoment
Maximaal toegelaten vingeraanzet
Afmetingen en maximaal toegelaten belasting
De opgegeven waarden voor koppel en kracht zijn statische waarden, gelden voor elke basisklem en kunnen gelijktijdig voorkomen.
Maximal zulässige Auskragung
Grijpkracht, grijpen van buitendiameter
- X-axis:
- Punt P - Vingerlengte
- Y-axis:
- Grijpkracht
Curve van sluitmoment
- X-axis:
- Openingshoek
- Y-axis:
- Sluitmoment
Maximaal toegelaten vingeraanzet
Lmax is gelijk aan de maximaal toegestane vingerlengte. Zie de tabel met technische gegevens
- green
- Toegelaten bereik
- grey
- Niet-toelaatbaar bereik
Allgemeine Hinweise zur Baureihe
Schließmoment
ist die arithmetische Summe des an jeder Backe wirkenden Einzelmomentes. Das angegebene Schließmoment wird bei einem Öffnungswinkel von 0° erreicht. Ein detaillierter Schließmomentenverlauf in Abhängigkeit des Öffnungswinkels kann dem Diagramm „Schließmomentenverlauf“ entnommen werden.
Fingerlänge
wird ab derselben Bezugsfläche wie der Abstand P in Richtung der Hauptachse gemessen.
Wiederholgenauigkeit
ist definiert als Streuung der Endlage bei 100 aufeinanderfolgenden Hüben.
Werkstückgewicht
wird errechnet bei Kraftschluss mit einem Haftreibwert von 0,1 und einer Sicherheit von 2 gegen Rutschen des Werkstücks bei Erdbeschleunigung g. Bei Formschluss ergeben sich deutlich höhere zulässige Werkstückgewichte.
Schließ- und Öffnungszeiten
sind reine Bewegungszeiten der Grundbacken ohne anwendungsspezifische Greiferfinger. Ventilschaltzeiten, Schlauchbefüllungszeiten oder SPS-Reaktionszeiten sind nicht enthalten und bei der Ermittlung von Zykluszeiten zu berücksichtigen.
Wirkprinzip
zwangsgeführtes Hebelgetriebe
Gehäusematerial
Aluminium
Grundbackenmaterial
hochfestes Aluminium, harteloxiert
Betätigung
pneumatisch, über gefilterte Druckluft nach ISO 8573-1:2010 [7:4:4]
Gewährleistung
24 Monate
Lebensdauerkennwerte
auf Anfrage
Lieferumfang
Zentrierhülsen, O-Ringe für Direktanschluss, Festdrossel (bei Baugröße 50-200), Sicherheitsinformationen (produktspezifische Anleitungen online verfügbar)
Greifkrafterhaltung
über Variante mit mechanischer Greifkrafterhaltung oder Druckerhaltungsventil SDV-P möglich
