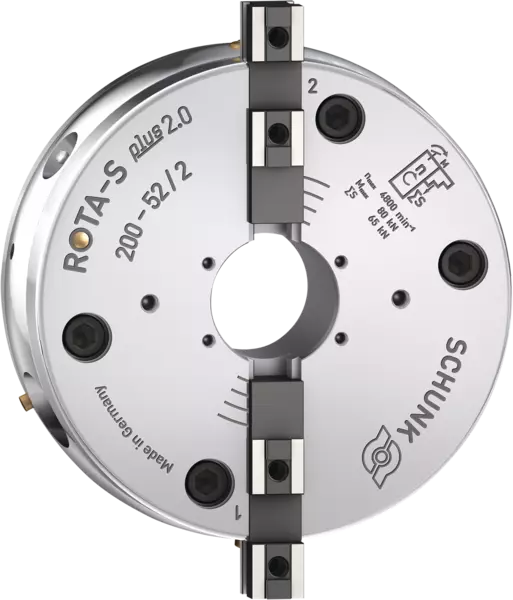

ROTA-S plus 2.0 200-52/2 Z185-SFG
Manual lathe chuck with quick jaw change
ID 819200
Standard manual lathe chucks
Product features:
Product features:
- 2-jaw wedge bar chuck
- Jaw quick-change system
- Through-hole: 52 mm
- Spindle holder: Z185
- Jaw interface: Angled serration
- Stroke per jaw: 7 mm
- Tooth pitch: 4.8 mm
- Max. clamping force: 65 kN
- Max. torque: 80 Nm
- Max. rotational speed: 4800 1/min
- Weight: 18.2 kg
Technical details
| スピンドルタイプ | - |
|---|---|
| スピンドルサイズ | Z185 |
| セレーション | 傾斜セレーション |
| 最大回転速度 [1/min] | 4800.0 |
| 最大把持力 [kN] | 65.0 |
| 最大トルク [Nm] | 80.0 |
| ストローク / ジョー [mm] | 7.0 |
| 歯ピッチ [mm] | 4.8 |
| 重量 [kg] | 18.2 |
把持力-RPM-図
把持力-RPM-図
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHF 200
- red
-
STF 200
- yellow
-
SFA 200
- green
-
必要な最低把持力 Fspmin 33%
納品内容
チャック、取付けネジ付きベースジョー 1 セット、チャック取付けねじ、レンチ 、アイボルト、取扱説明書
