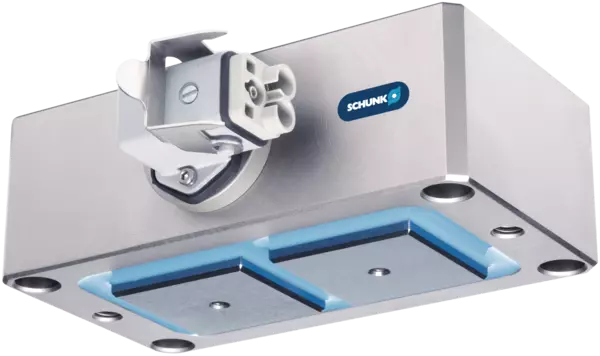

EGM-B-Q-50-1x2
ID 306370
Magnetic gripper EGM, electrical
- Magnet type: Bipol
- Pole form: square
- Pole width: 50 mm
- Number of poles, pole arrangement: 1 x 2
- Communication interface: digital I/O
- Power supply: 400 V AC
- Max. total current: 32 A
- Number of poles: 2
- Magnet area: 50 cm²
- Magnetic circuit: 2.9 A
- Max. ambient temperature: 50 °C
Technical details
| Eigenmasse [kg] | 5.5 |
|---|---|
| Anzahl Pole | 2.0 |
| Magnetfläche [cm²] | 50.0 |
| Minimale Werkstückdicke [mm] | 12.0 |
| Nutzlast bei horizontaler Magnetfläche [kg] | 75.0 |
| Nutzlast bei vertikaler Magnetfläche [kg] | 30.0 |
| Max. Aktivierungen/Minute [1/min] | 20.0 |
| Modultemperaturerhöhung bei 5 Aktivierungen/Minute [°C] | 12.0 |
| Modultemperaturerhöhung bei 15 Aktivierungen/Minute [°C] | 30.0 |
| Schutzart IP | 52 |
| Stromaufnahme bei Aktivierung/Deaktivierung [A] | 2.9 |
| Länge X [mm] | 170.0 |
| Breite Y [mm] | 95.0 |
| Höhe Z [mm] | 61.0 |
| Magnetreglertyp | ECG 02 |
| Nennspannung [V AC] | 400.0 |
| Max. Strom [A] | 32.0 |
| Max. Anzahl Module pro Regler | 25.0 |
Dimensionen
Dimensionen
Wirkprinzip
Magnetisierung von Permanentmagneten
Gehäusematerial
Stahl
Grundbackenmaterial
Stahl
Betätigung
Elektrischer Stromimpuls zum Aktivieren und Deaktivieren des Systems
Gewährleistung
24 Monate
Lebensdauerkennwerte
auf Anfrage
Lieferumfang
Beipack mit Zentrierhülsen
