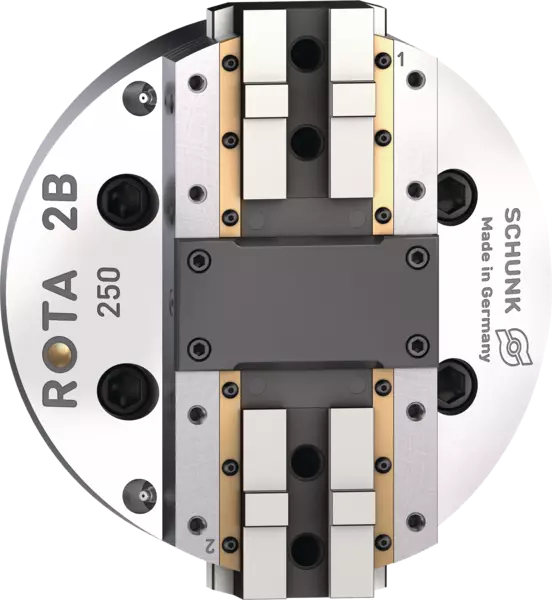

ROTA 2B 250 Z220-KV
Mandrino autocentrante senza foro passante
ID 813061
Mandrini autocentranti standard con foro passante
Caratteristiche del prodotto:
Caratteristiche del prodotto:
- Mandrino wedge-hook a 2 ganasce
- Supporto del mandrino: ISO 702-4 Nr. 8 (Z220)
- Interfaccia ganasce: Incastro a croce
- Corsa per griffa: 16 mm
- Corsa del pistone: 28 mm
- Forza di serraggio max.: 75 kN
- Forza di azionamento max: 61 kN
- Numero di giri max.: 2700 1/min
- Peso: 22 kg
Specifiche tecniche
| Tipo de husillo | ISO 702-4 |
|---|---|
| Tamaño del husillo | Nr. 8 (Z220) |
| Dentado | Ranura y legüeta |
| Revoluciones máx. [1/min] | 2700.0 |
| Fuerza máx. de sujeción [kN] | 75.0 |
| Fuerza de accionamiento máxima [kN] | 61.0 |
| Carrera/mordaza [mm] | 16.0 |
| Carrera del pistón (H) [mm] | 28.0 |
| Momento de inercia [kgm²] | 0.16 |
| Peso [kg] | 22.0 |
Diagrama de RPM, en función de la fuerza de sujeción
Diagrama de RPM, en función de la fuerza de sujeción
- Asse X:
- n [min-1]
- Asse Y:
- Fsp [kN]
- brown
-
2 SRK 250, 3.0 kg
- red
-
2 SRK 250, 4.0 kg
- yellow
-
2 SRK 250
- green
-
Fuerza de sujeción mínima requerida Fspmin 33 %
Material suministrado
Chuck, tuercas en forma de T, tornillos de fijación para mordazas superiores, tornillos de fijación del chuck y manual de instrucciones
