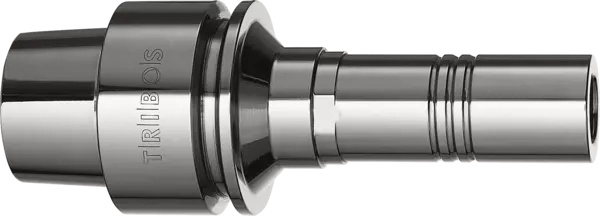

TRIBOS-S HSK-E 50 Ø10x80
Ident.-Nr. 205163
- Polygonspannfutter
- Baureihe: TRIBOS-S
- Werkzeughalterschnittstelle: HSK-E 50
- Spanndurchmesser: 10 mm
- Auskraglänge: 80 mm
- Rundlaufgenauigkeit: < 0,003 mm bei 2,5 x D
- Wuchtgüte: G2,5 bei 25.000 1/min oder Umax < 1 gmm
- Min. Drehmoment: 20 Nm
Technische Details
| Technology | Polygonal toolholders |
|---|---|
| Series | TRIBOS-S |
| Toolholder interface | HSK-E 50 |
| Toolholder standard | DIN 69893-5 |
| Clamping diameter D1 | 10 mm |
| D2 [mm] | 16.0 |
| D3 [mm] | 18.1 |
| D4 [mm] | 40.0 |
| Projecting length L1 [mm]/[inch] | 80 mm / 3.1" |
| L2 [mm] | 42.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 40.0 |
| L5 [mm] | 42.2 |
| L6 [mm] | 54.0 |
| G | M8x1 |
| Min. torque [Nm] | 20.0 |
| Weight [kg] | 0.5 |
| Standard length | yes |
Version
Optimal pour les opérations d'usinage léger de métaux – tenir compte des forces radiales
Concept symétrique rotatif
Concentricité
< 0,003 mm à 2,5 x D
Qualité d'équilibrage
G2.5 à 25 000 tr/min ou Umax < 1 gmm
Qualité de la queue d'outil
h6
Douilles de réduction
Il est possible de serrer d'autres diamètres de queue en utilisant des douilles de réduction.
Supports de données
Alésages pour puce de codage en option
MQL (lubrification en quantité minimale)
Concept adapté aux opérations MQL disponible sur demande
Changement de porte-outils
Pour le changement automatique de porte-outils
Alimentation en liquide de coupe
Inclus - filetage pour le raccord du tube pour liquide de refroidissement
Vis de réglage de la longueur
Avec vis d’ajustement pour réglage axial de la longueur
