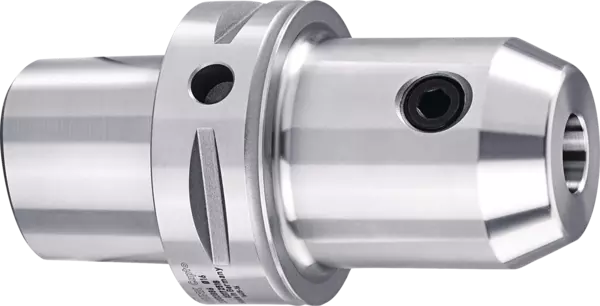

WHI SCAPTO C6 Ø12x80 Illustrazione simile

WHI SCAPTO C6 Ø12x80

Attacchi Whistle Notch

ID 23003884

WHI SCAPTO C6 Ø12x80, Portautensili
  • Attacchi Whistle Notch
  • Serie: Attacchi Whistle Notch
  • Attacco portautensile: SCHUNK CAPTO C6
  • Diametro di serraggio: 12 mm
  • Lunghezza di proiezione: 80 mm
  • Concentricità: ≤ 0,003 mm misurato dal cono a D1
  • Grado di bilanciatura: G6,3 a 8.000 giri/min o Umax < 1 gmm
La fornitura comprende: Include vite di bloccaggio e vite di regolazione assiale
Técnica Fijaciones Whistle-Notch
Serie Fijaciones Whistle-Notch
Interfaz del portaherramientas SCHUNK CAPTO C6
Portaherramientas estándar ISO 26623-1
Diámetro de sujeción D1 12 mm
D2 [mm] 42.0
D6 [mm] 29.5
Longitud de proyección L1 [mm]/[pulgadas] 80 mm / 3.1"
L2 [mm] 45.5
L3 [mm] 10.0
L4 [mm] 55.5
G M10
G1 M12
Peso [kg] 1.3
Resistente a la refrigeración sí
Longitud estándar sí
Estas variantes del producto son adecuadas tanto para centros de fresado como de torneado

Modelo
Para herramientas de sujeción con vástagos cilíndricos conforme a DIN 1835E y DIN 6359HE.

Concentricidad
≤ 0,003 mm medido desde el cono hasta D1

Calidad de equilibrado
G6.3 a 8.000 rpm o Umáx < 1 gmm

Rosca G1
G1 = rosca para tornillo de apriete

Chips de datos
Taladros para portadoras de datos según DIN 69873

Cambios de portaherramientas
Para cambios automáticos de portaherramientas

Material suministrado
Incluye el tornillo de sujeción y el tornillo de ajuste longitudinal

Individual
Otros tamaños y versiones especiales disponibles previa consulta
