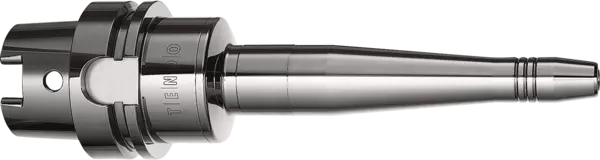

TENDO LSS HSK-A 63 Ø18x200
Hydrodehnspannfutter
Ident.-Nr. 204530
Dieses Produkt ist abgekündigt und ist nicht mehr erhältlich.
TENDO LSS HSK-A 63 Ø18x200, Werkzeughalter
- Hydrodehnspannfutter
- Baureihe: TENDO LSS
- Werkzeughalterschnittstelle: HSK-A 63
- Spanndurchmesser: 18 mm
- Auskraglänge: 200 mm
- Rundlaufgenauigkeit: < 0,006 mm bei 2,5 x D
- Wuchtgüte: G2,5 bei 25.000 1/min oder Umax < 1 gmm
- Min. Drehmoment: 170 Nm
Technische Details
| Technologie | Hydrodehnspannfutter |
|---|---|
| Baureihe | TENDO LSS |
| Werkzeughalterschnittstelle | HSK-A 63 |
| Werkzeughalternorm | DIN ISO 12164-1 |
| Spanndurchmesser D1 | 18 mm |
| D2 [mm] | 28.0 |
| D3 [mm] | 38.2 |
| D4 [mm] | 50.25 |
| D6 [mm] | 24.0 |
| Auskraglänge L1 [mm] / [inch] | 200 mm / 7.9" |
| L2 [mm] | 49.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 40.5 |
| L5 [mm] | 131.5 |
| L6 [mm] | 174.0 |
| G | M12x1 |
| Min. Drehmoment [Nm] | 170.0 |
| Gewicht [kg] | 1.9 |
| Kühlmitteldicht | ja |
Ausführung
Lange, super schlanke Ausführung
Rundlaufgenauigkeit
< 0,006 mm bei 2,5 x D
Wuchtgüte
G2,5 bei 25.000 1/min oder Umax < 1 gmm
Werkzeugschaftqualität
h6
Zwischenbüchsen
Weitere Schaftdurchmesser sind über Zwischenbüchsen spannbar
Datenträger
Bohrung für Datenträger nach DIN 69873
Werkzeughalterwechsel
Für automatischen Werkzeughalterwechsel
Längenverstellschraube
Mit Einstellschraube zur axialen Längenverstellung
Lieferumfang
Ohne Betätigungsschlüssel
Individuell
Weitere Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich
