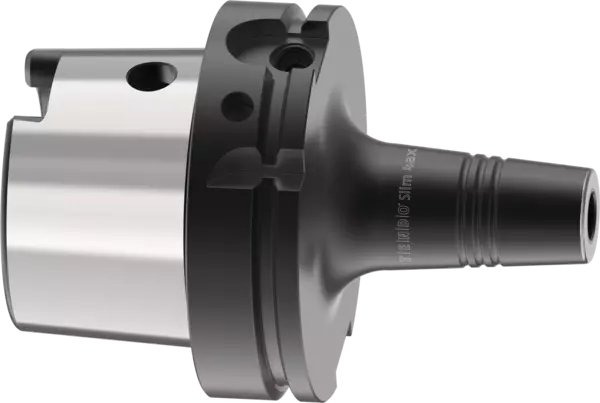

TENDO Slim 4ax HSK-A 100 Ø20x105
Hydraulic expansion toolholder
ID 1451121
TENDO Slim 4ax HSK-A 100 Ø20x105, Toolholders
- Hydraulic expansion toolholder
- Series: TENDO Slim 4ax
- Toolholder interface: HSK-A 100
- Clamping diameter: 20 mm
- Projecting length: 105 mm
- Run-out accuracy: < 0.003 mm at 2.5 x D
- Balancing grade: G2.5 at 25,000 RPM or Umax < 1 gmm
- Min. torque: 330 Nm
Technical details
| Technologie | Hydraulický upínač nástrojů |
|---|---|
| Řada | TENDO Slim 4ax |
| Rozhraní upínače nástrojů | HSK-A 100 |
| Norma upínače držáku | DIN ISO 12164-1 |
| Upínací průměr D1 | 20 mm |
| D2 [mm] | 42.0 |
| D6 [mm] | 33.0 |
| Projekční délka L1 [mm]/[palce] | 105 mm / 4.1" |
| L2 [mm] | 55.7 |
| L3 [mm] | 10.0 |
| L4 [mm] | 76.05 |
| G | M16x1 |
| Min. točivý moment [Nm] | 330.0 |
| Vlastní hmotnost [kg] | 2.5 |
| Odolná chladivu | ano |
| Standardní délka | ano |
Obvodová házivost
< 0,003 mm při 2,5 x D
Stupeň vyvážení
G2,5 při 25.000 ot/min nebo Umax < 1 gmm
Jakost stopky nástroje
h6
Redukční pouzdra
Další průměry hřídele mohou být upnuty s použitím mezilehlých objímek
Datové nosiče
Vyvrtané otvory pro nosiče dat podle DIN 69873
MQL (mazání minimálním množstvím)
Verze vhodná pro MQL
Výměny upínače nástrojů
Pro automatickou výměnu upínače nástrojů
Šroub pro nastavení délky
Se stavěcím šroubem pro nastavení axiální délky
Rozsah dodávky
Nezahrnuje ovládací klíč
Individuální
Další velikosti a zákaznická provedení jsou k dispozici na vyžádání
Verze TENDO Slim 4ax s technologií Cool Flow je k dispozici na vyžádání
