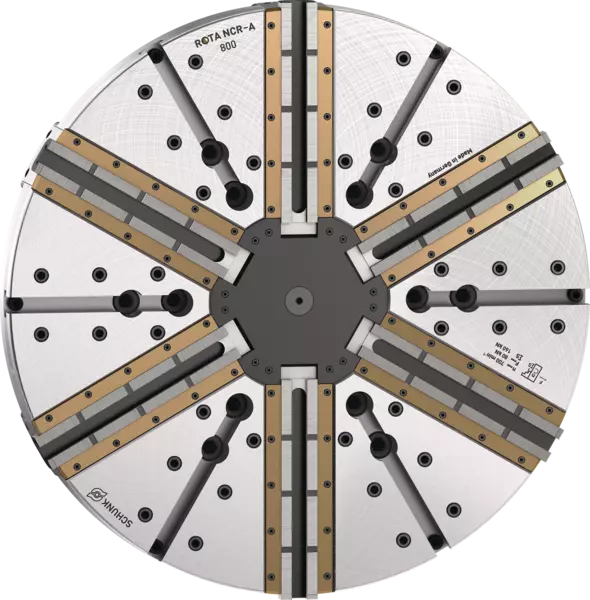

ROTA NCR-A 800 Z520-SV90°
Mandrin de tour automatique à 6 mâchoires étanche
ID 1340108
Mandrins de tour automatique standard sans trou de passage
Caractéristiques des produits :
Caractéristiques des produits :
- Mandrins de compensation 6 mors
- Conception étanche
- Compensation pendulaire: 2+2+2 mors oscillants par paires
- Support de broche: ISO 702-4 Nr. 20 (Z520)
- Interface des mors: 1/16" x 90° Nut 21H7
- Course par doigt: 16 mm
- Course du piston: 40 mm
- Compensation pendulaire: ± 3.5 mm
- Force de serrage max.: 160 kN
- Force d'actionnement max.: 80 kN
- Max. tr/min: 700 1/min
- Poids: 497 kg
Détails techniques
| Type de broche | ISO 702-4 |
|---|---|
| Taille de broche | Nr. 20 (Z520) |
| Denture | 1/16" x 90° |
| Max. tr/min [1/min] | 700 |
| Force de serrage max. [kN] | 160 |
| Force d'actionnement max. [kN] | 80 |
| Course/mors [mm] | 16 |
| Course du piston (H) [mm] | 40 |
| Compensation pendulaire [mm] | ± 3.5 |
| Moment d'inertie [kgm²] | 34 |
| Poids [kg] | 497 |
Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- Axe X:
- n [min-1]
- Axe Y:
- Fsp [kN]
- brown
-
SHB 315
- red
-
SWB 250
- green
-
Force de serrage minimale requise Fspmin 33%
Etendue de la livraison
Mandrin, écrous en T ou vis de fixation pour mors rapportés, mandrin vise de fixation, rondelle et manuel d'utilisation
