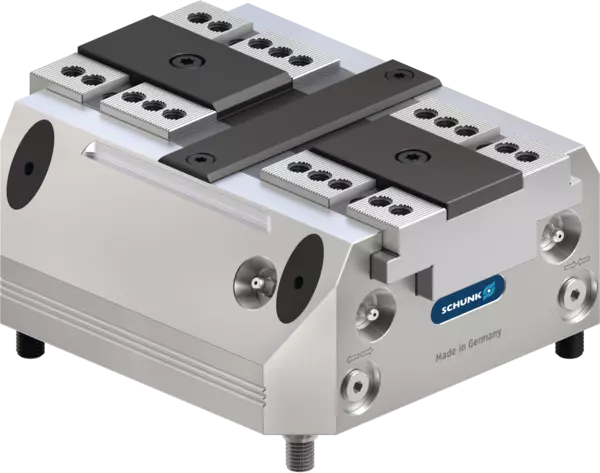

KSP3-LH 200-AS-Z
Étaux de serrage pneumatique 2 mors
ID 1409319
Étau de serrage pneumatique version standard
Caractéristiques des produits :
Caractéristiques des produits :
- Étau de serrage 2 mors
- Serrage concentrique
- Grande course
- Alésages de positionnement produits par gabarit
- Amplification de la force de serrage/sécurisation externe
- Mors de base: Denture droite et tenon-rainure
- Dimensions: 200 x 200 x 90,2 mm
- Force de serrage à la pression de service maximale: 25 kN
- Force de serrage supplémentaire résultant du ressort: 3.5 - 7 kN
- Course par mors : 10 mm
- Hauteur de mors max.: 200 mm
- Répétabilité: 0.02 mm
- Pression d'utilisation: 3 - 9 bar
- Consommation d'air par course double à 6 bar: 5100 cm³
- Temps de fermeture/ouverture: 1 s
- Poids: 18.9 kg
Détails techniques
| 죠당 스트로크 [mm] | 10.0 |
|---|---|
| 최대 작동 압력에서의 클램핑 포스 [kN] | 25.0 |
| 스프링 조립으로 인한 최소의 추가 클램핑 포스 [kN] | 3.5 |
| 스프링 조립으로 인한 최대의 추가 클램핑 포스 [kN] | 7.0 |
| 최소 작동 압력 [bar] | 3.0 |
| 최대 작동 압력 [bar] | 9.0 |
| 바이스의 반복 정확도 [mm] | 0.02 |
| 최대 죠 높이 [mm] | 200.0 |
| 거리 H [mm] | 30.0 |
| 공기 소모/이중 스트로크(6바) [cm³] | 5100.0 |
| 닫힘시/열림시 시간 [s] | 1.0 |
| 중량 [kg] | 18.9 |
제공 범위
클램핑 포스 블록, 장착 나사, 커버 플러그, 클램핑 슬리브, 피팅 나사, 작동 매뉴얼
클램핑 포스
클램핑 포스는 최대 압력, 거리 "H"에서 죠에 발생하는 개별적 포스의 산술적 합계입니다.
바이스의 높이 공차
±0.04 mm.
요청 시 동일한 높이의 클램핑 포스 블록을 사용할 수 있습니다.
반복 정밀도
100번의 연속 스트로크 후에 끝 위치의 결과가 분산됩니다.
유지보수 및 수리
TANDEM 바이스를 유지 관리를 위해서는 특수 그리스 LP 410을 사용해야 합니다(ID 0184213).
