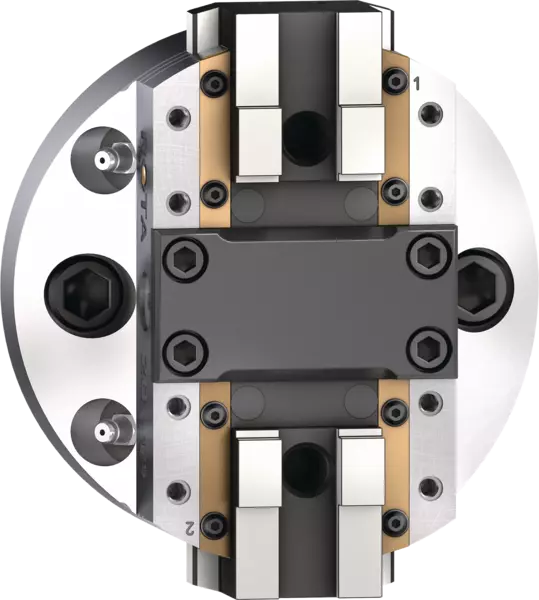

ROTA 2B 125 Z115-KV
动力车床卡盘，无通孔
ID 813031
标准动力车床卡盘，无通孔
产品特性：
产品特性：
- 二爪楔式卡盘
- 主轴架: Z115
- 卡爪接口: 十字槽
- 单指行程: 10 mm
- 活塞行程: 17.5 mm
- 最大夹持力*: 26 kN
- 最大启动力: 23 kN
- 最大旋转速度: 5300 1/min
- 重量: 3.7 kg
技术细节
| 主轴类型 | - |
|---|---|
| 主轴尺寸 | Z115 |
| 细齿 | 十字槽 |
| 最大旋转速度 [1/min] | 5300.0 |
| 最大夹持力* [kN] | 26.0 |
| 最大启动力 [kN] | 23.0 |
| 行程/卡爪 [mm] | 10.0 |
| 活塞行程（H） [mm] | 17.5 |
| 惯性矩 [kgm²] | 0.007 |
| 重量 [kg] | 3.7 |
夹持力-RPM 图
夹持力-RPM 图
- X 轴:
- n [min-1]
- Y 轴:
- Fsp [kN]
- brown
-
2 SWKK 125, 0.8 kg
- red
-
2 SWKK 125, 1.2 kg
- yellow
-
2 SWKK 125
- green
-
所需的最小夹持力 Fspmin 33%
标配范围
卡盘、T 型螺母或顶爪的安装螺栓、卡盘安装螺栓和操作手册
