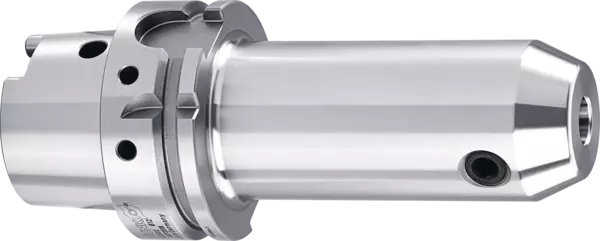

WEL HSK-A 63 Ø8x120
WELDON end mill holders
ID 263524
WEL HSK-A 63 Ø8x120, Toolholders
- WELDON end mill holders
- Series: WELDON
- Toolholder interface: HSK-A 63
- Clamping diameter: 8 mm
- Projecting length: 120 mm
- Run-out accuracy: ≤ 0.003 mm measured from taper to D1
- Balancing grade: G2.5 at 25,000 RPM or Umax < 1 gmm
Technical details
| Técnica | el portafresas universal WELDON |
|---|---|
| Serie | WELDON |
| Interfaz del portaherramientas | HSK-A 63 |
| Portaherramientas estándar | DIN ISO 12164-1 |
| Diámetro de sujeción D1 | 8 mm |
| D2 [mm] | 28.0 |
| D6 [mm] | 19.5 |
| Longitud de proyección L1 [mm]/[pulgadas] | 120 mm / 4.7" |
| L2 [mm] | 35.0 |
| L4 [mm] | 94.0 |
| G1 | M8 |
| Peso [kg] | 1.08 |
| Resistente a la refrigeración | sí |
Modelo
Para herramientas de sujeción con vástagos cilíndricos conforme a DIN 1835B y DIN 6359HB.
Concentricidad
≤ 0,003 mm medido desde el cono hasta D1
Calidad de equilibrado
G2.5 a 25.000 rpm o Umáx. < 1 gmm
Rosca G1
G1 = rosca para tornillo de apriete
Chips de datos
Taladro para portadora de datos de forma opcional
Cambios de portaherramientas
Para cambios automáticos de portaherramientas
Material suministrado
Incluye tornillo de sujeción WELDON
Individual
Otros tamaños y versiones especiales disponibles previa consulta
