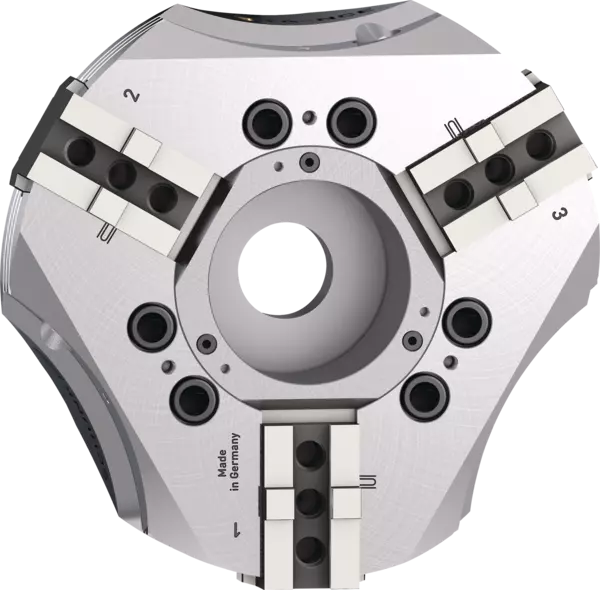

ROTA NCE 315-106 A11-KV
Mandrino autocentrante a 3 ganasce con foro passante
ID 1374475
Questo prodotto è fuori produzione e non è più disponibile.
Scopri di più e mettiti in contatto qui.
Mandrini autocentranti standard con foro passante
- Data di fine vendita: 2024-06-30
- Mandrino autocentrante a peso ridotto
- Foro passante: 106 mm
- Supporto del mandrino: ISO 702-1 Nr. 11
- Interfaccia ganasce: Incastro a croce
- Corsa per griffa: 5.8 mm
- Corsa del pistone: 25 mm
- Forza di serraggio max.: 155 kN
- Forza di azionamento max: 58 kN
- Numero di giri max.: 3500 1/min
- Peso: 51.4 kg
Specifiche tecniche
| 스핀들 유형 | ISO 702-1 |
|---|---|
| 스핀들 크기 | Nr. 11 |
| 톱니 | 텅앤그루브 |
| 최대 회전 속도 [1/min] | 3500.0 |
| 최대 클램핑 포스 [kN] | 155.0 |
| 최대 구동력 [kN] | 58.0 |
| 스트로크/죠 [mm] | 5.8 |
| 피스톤 스트로크(H) [mm] | 25.0 |
| 관성의 모멘트 [kgm²] | 0.62 |
| 중량 [kg] | 51.4 |
체결력 RPM 도표
체결력 RPM 도표
- Asse X:
- n [min-1]
- Asse Y:
- Fsp [kN]
- brown
-
SHB 250
- red
-
SWB 250
- yellow
-
SHB-J 126
- purple
-
KM-WB 126
- green
-
최소한의 체결력(Fspmin 33%) 필요
제공 범위
선반 척, 상부 죠 고정 나사, 회전 나사 링 설치 키, 드로 너트, 척 설치 볼트, 아이 볼트, 작동 매뉴얼
