SHB-J 100
Hard stepped top jaws
ID 133111

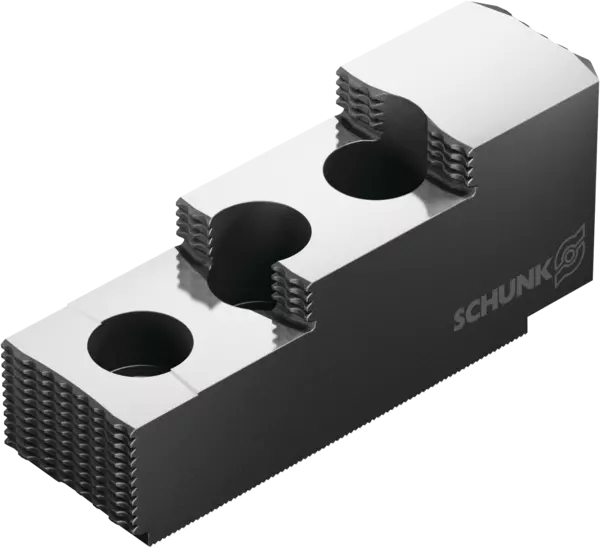

SHB-J 100, Hard stepped top jaws
Product features:
Product features:
- Serration: 1.5 mm x 60°
- Groove width: 16 mm
- Delivery unit: 1 set = 3 pieces
- Do you want to know the exact clamping range on your lathe chuck or do you need a different clamping range? Click "Tools" and use our chuck jaw quickfinder.
Technical details
| 제품 그룹 | 하드 스텝 탑 죠 |
|---|---|
| 톱니 | 1.5 mm x 60° |
| 슬롯 너비 N [mm] | 16.0 |
| B 너비 [mm] | 40.0 |
| 높이 H [mm] | 54.0 |
| 길이 L [mm] | 101.5 |
| 클램핑 깊이 T [mm] | 13.0 |
| 구멍 공간 a [mm] | 25.5 |
| 구멍 공간 b [mm] | 30.0 |
| 구멍 공간 c [mm] | 30.0 |
| 나사 | M12 |
| 재료 | 강철 16MnCr5, 강화 |
| m/set [kg] | 2.8 |
