Opis

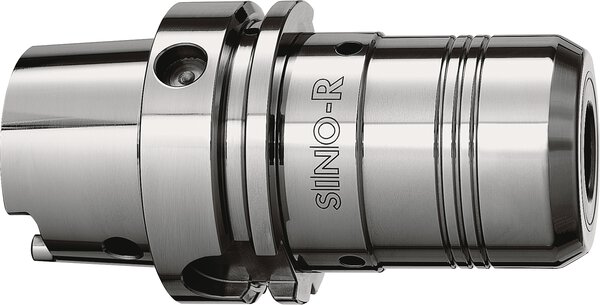

SCHUNK oferuje rozprężny uchwyt narzędziowy SINO-R oparty na technologii rozprężania. Trzy cechy sprawiają, że seria SINO-R jest niedościgniona pod względem jakości i wydajności frezowania. Wysoka sztywność promieniowa zapobiega odchylaniu narzędzia. Przenoszenie wyższego momentu obrotowego umożliwia pełne wykorzystanie potencjału narzędzia. Ponadto znakomite tłumienie drgań pozwala uzyskać doskonałą powierzchnię gwintu – bez żadnych rys.
Zalety – Korzyści dla użytkownika
Monoblokowa budowa korpusu
Dla zwiększenia stabilności i sztywności korpus od stożka uchwytu po mocowanie do obrabiarki wykonany jest z jednego elementu stalowego
Doskonałe tłumienie drgań
Zapobieganie mikrowyszczerbieniom, najlepsze powierzchnie obrabianych przedmiotów, ochrona wrzeciona maszyny, zwiększona żywotność narzędzia umożliwiająca obniżenie kosztów
Znaczna elastyczność

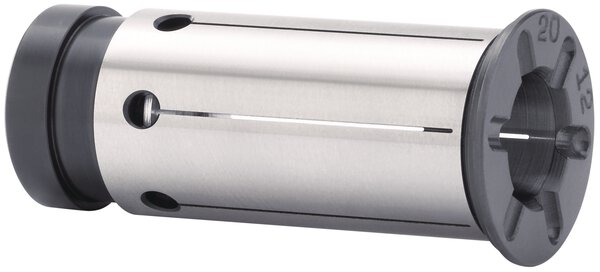

Mocowanie o różnych średnicach dzięki zastosowaniu tulei pośrednich z rowkami lub chłodziwoszczelnych
Wzmocniona tuleja rozprężna dla zwiększenia sztywności promieniowej
Możliwość wykonywania wyjątkowo trudnych zadań związanych ze skrawaniem metali przy zastosowaniu największych sił promieniowych
Łatwa zmiana narzędzia
Minimalizacja czasów ustawiania i przestojów maszyny dzięki szybkiemu i bezpiecznemu mocowaniu narzędzia za pomocą klucza hakowego SINO-R lub pierścieniowego klucza mocującego
Można zamocować wszystkie dostępne na rynku narzędzia skrawające.
Forma A: z gładkim walcowatym trzpieniem, trzpeń typu A zgodnie z normami DIN 1835 i DIN 6535 HA
Forma AB: z płaską powierzchnią i walcowatym trzpieniem z powierzchnią ciągnącą, trzpień typu B zgodnie z normami DIN 1835 i DIN 6535 HB
Forma B: z bocznymi powierzchniami ciągnącymi, trzpień typu B zgodnie z normą DIN 1835
Forma E: z nachyloną powierzchnią mocującą, trzpień typu E zgodnie z nomami DIN 1835 i DIN 6535 HE
Optymalny stosunek między siłą mocowania, sztywnością i tłumieniem drgań
Niższe koszty narzędzi, bardziej wydajna produkcja i wysokie momenty obrotowe do 800 Nm podczas zamocowania (trzpień narzędzia: Ø 32 mm/jakość trzonka: h6)
Osiowa regulacja długości
Regulacja długości w zakresie dokładności 0,01 mm, z zakresem regulacji 10 mm
Opcje i informacje specjalne
Trzy cechy sprawiają, że seria SINO-R jest niedościgniona pod względem jakości i wydajności frezowania:
Wysoka sztywność promieniowa zapobiega odchylaniu narzędzia. Przenoszenie wyższego momentu obrotowego, które pozwala na pełne wykorzystanie potencjału narzędzia. Oraz znakomite tłumienie drgań pozwalające uzyskać doskonałą powierzchnię gwintu - bez żadnych rys. Oto zalety niezrównanej kombinacji budowy monoblokowej, wielowarstwowej struktury oraz grubszych ścian
