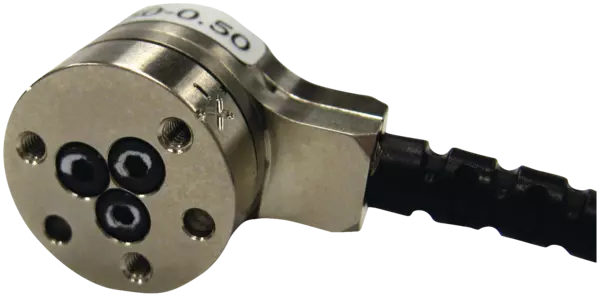

FTN-Nano-17 SI-12-0.12 Illustration similar

FTN-Nano-17 SI-12-0.12

Force/torque sensor
Force/torque sensor FT, Size: Nano17

  • evaluation via: EtherNet/IP
  • Measuring range Fx, Fy: ± 12 N
  • Measuring range Fz: ± 17 N
  • Measuring range Mx, My: ± 0.12 Nm
  • Measuring range Mz: ± 0.12 Nm
Do you have a question?
Download CAD file
Technical details
evaluation via EtherNet/IP
Weight [kg] 0.0091
Calibration SI-12-0.12
Measuring range Fx, Fy [N] ± 12
Measuring range Fz [N] ± 17
Measuring range Mx, My [Nm] ± 0.12
Measuring range Mz [Nm] ± 0.12
Overload Fx, Fy [N] ± 250
Overload Fz [N] ± 480
Overload Mx, My [Nm] ± 1.6
Overload Mz [Nm] ± 1.8
Resonant Frequency Fx, Fy, Mz [Hz] 7200.0
Resonant Frequency Fz, Mx, My [Hz] 7200.0
Resolution Fx, Fy [N] 0.004
Resolution Fz [N] 0.004
Resolution Mx, My 0.015
Resolution Mz 0.015
Diameter D [mm] 17.0
Height Z [mm] 14.5
Please note that the dimensions, dead weight and resonance frequency of the IP protection versions differ from the basic version.

Dimensioni e carichi massimi

Content available soon
Content available soon

Dimensioni e carichi massimi

Tutte le forze e le coppie che agiscono sul sensore devono essere rispettare il range di misurazione specificato.
Il superamento del range di misurazione riduce il numero massimo di cicli di carico e può causare danni al sensore. Contattateci se la vostra applicazione supera il range di misurazione.

Informazioni generali sulla serie

Condizioni ambientali estreme
Tenere presente che l'impiego in condizioni ambientali estreme (ad es. nella zona del refrigerante, in presenza di pulviscolo di fusione o di rettifica) può ridurre notevolmente la durata di questi prodotti e invalidare la garanzia SCHUNK. In molti casi però abbiamo una soluzione pronta. Consultateci pure al riguardo.

Peso di movimentazione
è il peso del carico totale applicato sulla flangia. Al momento della progettazione, è necessario prestare attenzione alle forze e alle coppie. Si prega di notare che il superamento del peso consigliato di movimentazione, ridurrà la vita utile.

Precisione di misurazione
< 1% del valore limite superiore del campo di misurazione a 22 °C

Protezione paraspruzzi
IP60, 65, 68 disponibili come opzioni

Corpo
Alluminio ed acciaio inossidabile

Garanzia
12 mesi
