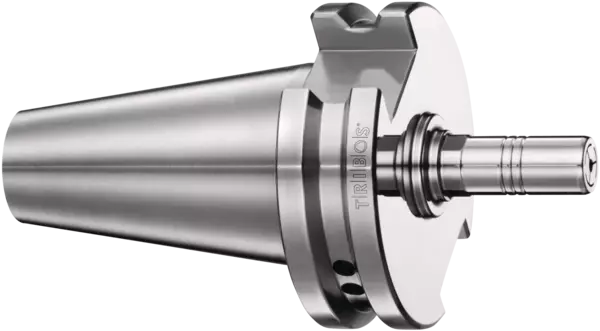

TRIBOS-M JIS-BT 30 Ø3x52
Polygonal toolholders
ID 225668
TRIBOS-M JIS-BT 30 Ø3x52, Toolholders
- Polygonal toolholders
- Series: TRIBOS-Mini
- Toolholder interface: JIS-BT 30
- Clamping diameter: 3 mm
- Projecting length: 52 mm
- Run-out accuracy: ≤ 0.003 mm at 2.5 x D
- Balancing grade: G2.5 at 25,000 RPM or Umax < 1 gmm
- Min. torque: 1.5 Nm
Technical details
| Technology | Polygonal toolholders |
|---|---|
| Series | TRIBOS-Mini |
| Toolholder interface | JIS-BT 30 |
| Toolholder standard | DIN ISO 7388-2 JD |
| Clamping diameter D1 | 3 mm |
| D2 [mm] | 9.0 |
| D3 [mm] | 11.0 |
| D4 [mm] | 16.0 |
| Projecting length L1 [mm]/[inch] | 52 mm / 2.0" |
| L4 [mm] | 22.5 |
| L5 [mm] | 25.2 |
| L6 [mm] | 30.0 |
| Min. torque [Nm] | 1.5 |
| Weight [kg] | 0.25 |
| Standard length | yes |
Versão
Ideal para operações de corte de metal leve – considere as forças radiais
Precisão de concentricidade
≤ 0,003 mm a 2,5 x D
Grau de balanceamento
G2,5 a 25.000 rpm ou Umax < 1 gmm
Qualidade da haste da ferramenta
h6
Portadores de dados
Furo para suporte de dados como opção
Alterações do porta-ferramentas
Para trocas automáticas de porta-ferramentas
Fornecimento de lubrificante de refrigeração
Fornecimento de lubrificante de refrigeração de acordo com ISO 7388 JD
Parafuso de ajuste de comprimento
Sem parafuso de ajuste para ajuste de comprimento axial
Individual
Tamanhos adicionais e designs personalizados estão disponíveis mediante consulta
