ROTA TP 125-26 Z120-SV90°
气动三爪动力卡盘
ID 816125
标准气动动力车床卡盘
产品特性：
产品特性：
- 三爪楔式卡盘
- 通孔: 26 mm
- 主轴架: Z120
- 卡爪接口: 1/16" x 90° Nut 11H7
- 单指行程: 3 mm
- 最大夹紧力 (6 bar): 22 kN
- 最大启动压力: 3 - 8 bar
- 最大RPM 1: 4000 1/min
- 最大RPM 2: 4200 1/min
- 重量: 11 kg
技术细节
| Spindle type | - |
|---|---|
| Spindle size | Z120 |
| Serration | 1/16" x 90° |
| Opening/closing time [s] | 1.5 |
| Max. RPM 1 [1/min] | 4000.0 |
| Max. RPM 2 [1/min] | 4200.0 |
| Max. clamping force (at 6 bar) [kN] | 22.0 |
| Min. operating pressure [bar] | 3.0 |
| Max. operating pressure [bar] | 8.0 |
| Stroke/jaw [mm] | 3.0 |
| Air consumption/jaw stroke at 6 bar [l] | 1.3 |
| Moment of inertia [kgm²] | 0.028 |
| Weight [kg] | 11.0 |

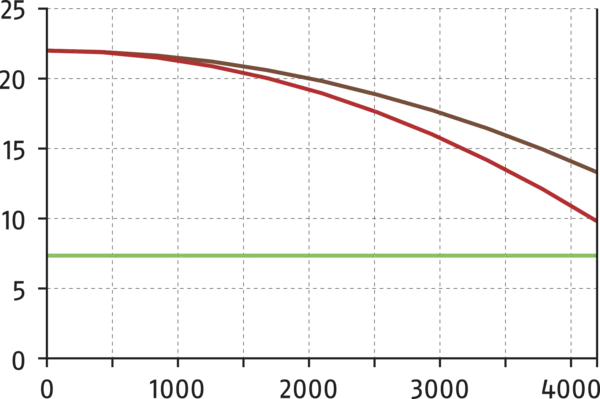

Clamping force-RPM-diagram
Clamping force-RPM-diagram
- X 轴:
- n [min-1]
- Y 轴:
- Fsp [kN]
- brown
-
SHB 125
- red
-
SP-WB 125
- green
-
Required minimum clamping force Fspmin 33%
제공 범위
나사, 척 설치 볼트, 디스트리뷰터 링의 엘보 유니언 R 1/8 2개, 디스트리뷰터 링 위치 결정을 위한 세트 나사 1개, 이중 스레드 설치 볼트 6개, 전공 제어 블록 연결용 퀵 커플링 2개, 스페이서 링 및 작동 매뉴얼과 디스트리뷰터 링 커버 포함 척. 디스트리뷰터 링 설치 브라켓 미포함, 상부 죠 없음
