ROTA TP 200-52 Z195-SV90°
Tříčelisťové pneumatické silové sklíčidlo
ID 816145
Standardní pneumatická silová sklíčidla
Vlastnosti produktu:
Vlastnosti produktu:
- 3-čelisťové sklíčidlo s klínovým háčkem
- Průchozí otvor: 52 mm
- Držák vřetene: Z195
- Rozhraní čelisti: 1/16" x 90° Nut 17H7
- Zdvih na čelist: 4.2 mm
- Max. upínací síla při 6 barech: 68 kN
- Max. aktivační tlak: 3 - 8 bar
- Max. otáčky 1: 2800 1/min
- Max. otáčky 2: 3800 1/min
- Vlastní hmotnost: 38 kg
Technical details
| Spindle type | - |
|---|---|
| Spindle size | Z195 |
| Serration | 1/16" x 90° |
| Opening/closing time [s] | 4.0 |
| Max. RPM 1 [1/min] | 2800.0 |
| Max. RPM 2 [1/min] | 3800.0 |
| Max. clamping force (at 6 bar) [kN] | 68.0 |
| Min. operating pressure [bar] | 3.0 |
| Max. operating pressure [bar] | 8.0 |
| Stroke/jaw [mm] | 4.2 |
| Air consumption/jaw stroke at 6 bar [l] | 5.0 |
| Moment of inertia [kgm²] | 0.26 |
| Weight [kg] | 38.0 |

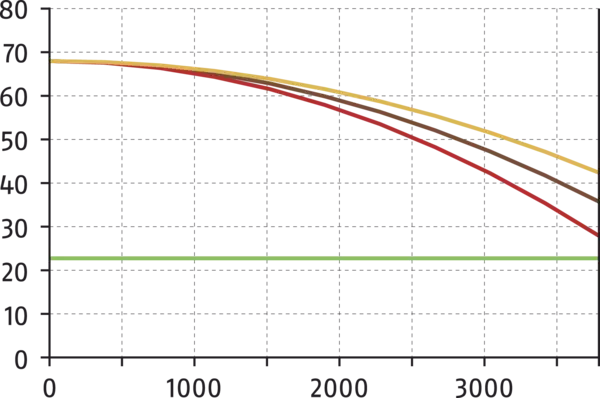

Diagramma forza di serraggio/numero di giri
Diagramma forza di serraggio/numero di giri
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 210
- red
-
SWB 200
- yellow
-
SWB-AL 200
- green
-
Forza di serraggio minima richiesta Fspmin 33%
La fornitura comprende
Mandrino, copertura dell'anello flottante, scanalature a T con viti, 2 raccordi a gomito R 1/4“ sull'anello flottante, 1 vite di regolazione per posizionare l'anello flottante, 6 perni di montaggio del mandrino a doppio filetto, 2 giunti per il collegamento al blocco di controllo elettropneumatico, giunto radiale, istruzioni per l'uso; senza supporto di montaggio dell'anello flottante, senza ganasce riportate
