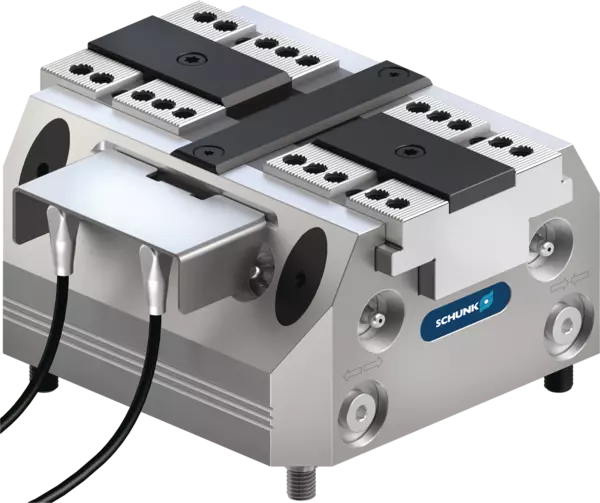

KSH3-LH 160-Z-IM
ID 1467606
Product features:
- 2-jaw clamping force block
- Centric clamping
- Long stroke
- Jig-produced positioning bores
- Inductive jaw monitoring
- Base jaws: Fine serration and tongue and groove
- Dimensions: 160 x 160 x 87,2 mm
- Clamping force at max. operating pressure: 40 kN
- Stroke per jaw: 8 mm
- Max. jaw height: 60 mm
- Repeat accuracy: 0.01 mm
- Operating pressure: 10 - 120 bar
- Oil consumption per double stroke: 100 cm³
- Closing/opening time: 1.5 s
- Weight: 14 kg
Technical details
| Hub pro Backe [mm] | 8.0 |
|---|---|
| Spannkraft bei max. Betriebsdruck [kN] | 40.0 |
| Min. Betriebsdruck [bar] | 10.0 |
| Max. Betriebsdruck [bar] | 120.0 |
| Wiederholgenauigkeit Spanner [mm] | 0.01 |
| Max. Backenhöhe [mm] | 60.0 |
| Abstand H [mm] | 25.0 |
| Übersetzungsvolumen pro Doppelhub [cm³] | 100.0 |
| Schließ-/Öffnungszeit [s] | 1.5 |
| Gewicht [kg] | 14.0 |
Lieferumfang
Kraftspannblock, Befestigungsschrauben, Abdeckstopfen, Spannhülsen, Passschrauben, Induktive Näherungsschalter, Verbindungskabel, Abdeckung, Betriebsanleitung
Spannkraft
Spannkraft ist die arithmetische Summe der an den Spannbacken auftretenden Einzelkräfte im Abstand „H“ bei Maximaldruck.
Induktive Abfrage der Spannschieberstellungen
Möglichkeit, zwei Backenpositionen zwischen den Endlagen der Grundbacken mit Hilfe von Näherungsschaltern abzufragen (z. B. „geöffnet“ und „gespannt“).
Höhentoleranz Spanner
±0,04 mm.
Höhengleiche Kraftspannblöcke auf Anfrage.
Wiederholgenauigkeit
Ergibt sich aus der Streuung der Endlagen bei 100 aufeinanderfolgenden Hüben
Wartung und Reparatur
Für die Wartung der TANDEM Spanner ist das Spezialfett LP 410 zu verwenden (ID 0184213)
