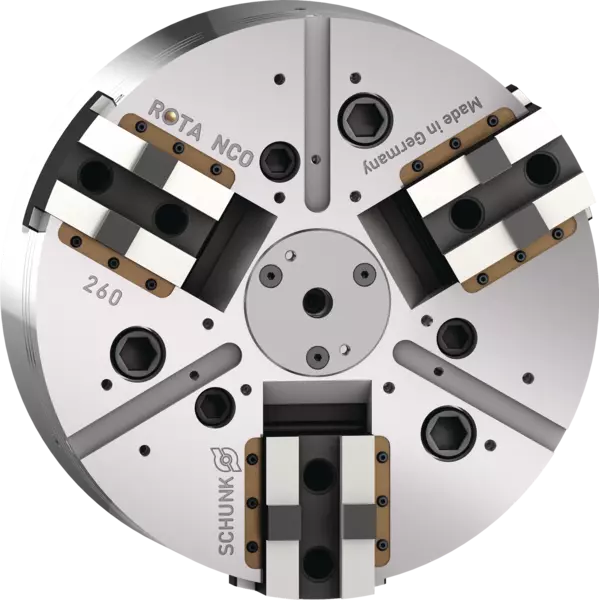

ROTA NCO 260 A8-KV
Placas de torno acionadas sem furo de passagem
N.º de identificação 856025
Placas de torno elétricas padrão acionadas sem furo de passagem
Características do produto:
Características do produto:
- Placa de gancho em cunha de 3 castanhas
- Suporte do fuso: ISO 702-1 Nr. 8
- Interface de castanha: Língua e sulco
- Curso por castanha: 10 mm
- Curso do pistão: 30 mm
- Força de fixação máx.: 150 kN
- Máx. força de atuação: 62 kN
- Velocidade de rotação máx.: 4500 1/min
- Peso: 38 kg
Detalhes técnicos
| Tipo de fuso | ISO 702-1 |
|---|---|
| Tamanho do eixo | Nr. 8 |
| Serração | Língua e sulco |
| Velocidade de rotação máx. [1/min] | 4500.0 |
| Força de fixação máx. [kN] | 150.0 |
| Máx. força de atuação [kN] | 62.0 |
| Curso/castanha [mm] | 10.0 |
| Curso do pistão (H) [mm] | 30.0 |
| Momento de inércia [kgm²] | 0.33 |
| Peso [kg] | 38.0 |
Força de fixação-RPM-diagrama
Força de fixação-RPM-diagrama
- Eixo X:
- n [min-1]
- Eixo Y:
- Fsp [kN]
- brown
-
SHB 250
- red
-
SWB 250
- yellow
-
SWB-AL 250
- green
-
Força de fixação mínima necessária Fspmin 33%
Escopo de fornecimento
Placa, porcas em T ou parafusos de montagem para castanhas de sobrepor, parafusos de montagem da placa e manual de operação
