GSW-M 20
Magnetgreifer mit Schaftschnittstelle
Ident.-Nr. 308355
Magnetgreifer mit Schaftschnittstelle GSW-M, Baugröße: 20, pneumatisch, hydraulisch
- Max. Umgebungstemperatur: 90 °C
Technische Details
| Eigenmasse [kg] | 1.0 |
|---|---|
| Haltekraft [N] | 70.0 |
| Empfohlenes Werkstückgewicht [kg] | 3.5 |
| Max. zul. Drehzahl [1/min] | 0.0 |
| Nennbetriebsdruck Druckluft [bar] | 6.0 |
| Min. Betriebsdruck Druckluft [bar] | 2.0 |
| Max. Betriebsdruck Druckluft [bar] | 8.0 |
| Nennbetriebsdruck Kühlmittel [bar] | 40.0 |
| Min. Betriebsdruck Kühlmittel [bar] | 10.0 |
| Max. Betriebsdruck Kühlmittel [bar] | 50.0 |
| Schutzart IP | 44 |
| Min. Umgebungstemperatur [°C] | 5.0 |
| Max. Umgebungstemperatur [°C] | 90.0 |
| Durchmesser D [mm] | 67.0 |
| Höhe Z [mm] | 177.1 |
| Moment Mx max. [Nm] | 13.5 |
| Moment My max. [Nm] | 13.5 |
| Moment Mz max. [Nm] | 30.0 |
| Kraft Fx max. [N] | 150.0 |
| Kraft Fy max. [N] | 150.0 |
| Max. Kraft axial Fz max. [N] | 400.0 |
| Federkraft Stempel Fc [N] | 80.0 |

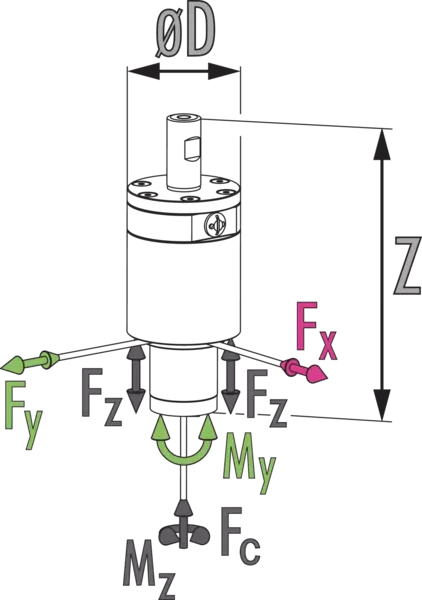

Dimensionen und max. Belastungen
Dimensionen und max. Belastungen
Die angegebenen Momente und Kräfte sind statische Werte und dürfen gleichzeitig auftreten.
Wirkprinzip
Permanentmagnet
Gehäusematerial
Aluminium
Spindelschnittstellenmaterial
Aluminiumlegierung
Betätigung
hydraulisch über Maschinenkühlflüssigkeit (gefiltert, max. Partikelgröße 30 µm) oder pneumatisch, über gefilterte Druckluft nach ISO 8573-1:2010 [7:4:4].
Gewährleistung
24 Monate
Lebensdauerkennwerte
auf Anfrage
Lieferumfang
Montage- und Betriebsanleitung
