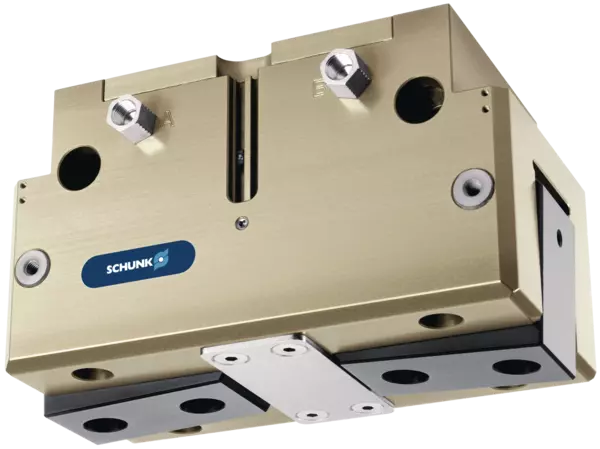

PWG-plus 200-KVZ
ID 311675
- Ângulo de abertura: 15 °
- Momento de fechamento: 500 Nm
- Máx. temperatura ambiente: 90 °C
Détails techniques
| Zatváracia sila (pri dĺžke prstov 0 mm) [N] | 13122.0 |
|---|---|
| Uhol otvorenia na čeľusť [°] | 15.0 |
| Uhol nadmerného upnutia na jednu čeľusť [°] | 3.0 |
| Moment zatvorenia [Nm] | 500.0 |
| Hmotnosť [kg] | 6.3 |
| Odporúčaná hmotnosť obrobku [kg] | 16.12 |
| Objem valca na jeden dvojitý zdvih [cm³] | 676.0 |
| Min. prevádzkový tlak [bar] | 2.0 |
| Max. prevádzkový tlak [bar] | 6.0 |
| Nominálny prevádzkový tlak [bar] | 6.0 |
| Min. tlak preplachovacieho vzduchu [bar] | 0.5 |
| Max. tlak preplachovacieho vzduchu [bar] | 1.0 |
| Doba uzatvárania [s] | 0.64 |
| Doba otvárania [s] | 0.5 |
| Max. povolená dĺžka prsta [mm] | 240.0 |
| Max. povolená zotrvačnosť na jednu čeľusť [kgcm²] | 1228.1 |
| Trieda ochrany IP | 30 |
| Min. teplota okolia [°C] | 5.0 |
| Max. teplota okolia [°C] | 90.0 |
| Presnosť opakovania [mm] | 0.02 |
| Dĺžka X [mm] | 193.0 |
| Šírka Y [mm] | 100.0 |
| Výška Z [mm] | 153.0 |
| Moment Mx max. [Nm] | 115.0 |
| Moment Mz max. [Nm] | 130.0 |
| Max. axiálna sila Fz max. [N] | 750.0 |
| Verzia so zvýšením sily | áno |
Rozmery a max. zaťaženia
Maximálne povolené prečnievanie prsta
Uchopovacia sila, vonkajšie uchopenie
Krivka momentu zatvorenia
Maximálne povolené prečnievanie prsta
Rozmery a max. zaťaženia
Uvedené krútiace momenty a sily, sú statické hodnoty, aplikujú sa na každú základnú čeľusť a môžu nastať simultánne.
Maximálne povolené prečnievanie prsta

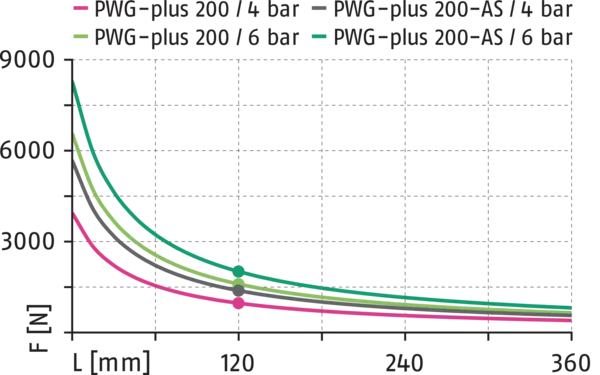

Uchopovacia sila, vonkajšie uchopenie
- Axe X:
- Bod P - dĺžka prsta
- Axe Y:
- Uchopovacia sila

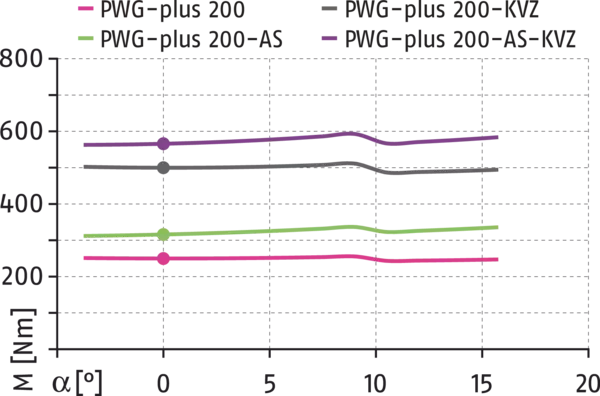

Krivka momentu zatvorenia
- Axe X:
- Uhol otvorenia
- Axe Y:
- Moment zatvorenia
Maximálne povolené prečnievanie prsta
Lmax je ekvivalentné maximálnej povolenej dĺžke prsta, viď tabuľku technických údajov.
- green
- Povolený rozsah
- grey
- Nepovolený rozsah
Všeobecné poznámky o sérii
Moment zatvorenia
je aritmetickým súčtom jednotlivého momentu pôsobiaceho na každej čeľusti. Uvedený moment zatvárania je dosahovaný pri uhle otvárania 0°. Podrobný priebeh momentu zatvárania v závislosti od uhla otvárania je uvedený v grafe "Priebeh momentu zatvárania".
Dĺžka prsta
je merané od referenčného povrchu ako vzdialenosť P v smere hlavnej osi.
Presnosť opakovania
je zadefinovaná ako rozptyl koncovej polohy počas 100 za sebou nasledujúcich zdvihov.
Hmotnosť obrobku
sa vypočítava zo silového úchopu s koeficientom statického trenia 0,1 a stupňom bezpečnosti 2 voči skĺznutiu obrobku pri zrýchlení v dôsledku gravitácie g. Pre tvarové alebo záchytné uchopenie sú tu výrazne vyššie prípustné hmotnosti obrobku.
Doby uzatvárania a otvárania
sú čisté doby pohybu základných čeľustí bez prstov uchopovača špecifických pre aplikáciu. Časy spínania ventilu, časy plnenia hadice alebo reakčné časy PLC nie sú zahrnuté a musia byť zohľadnené pri výpočte časov cyklov.
Princíp fungovania
pákový prevodový mechanizmus so silovým vedením
Materiál tela
Hliník
Materiál základnej čeľuste
tvrdo eloxovaný, vysoko pevný hliník
Pohon
pneumatický, s filtrovaným stlačeným vzduchom podľa ISO 8573-1:2010 [7:4:4].
Záruka
24 mesiacov
Charakteristiky životnosti
na požiadanie
Rozsah dodávky
Centrovacie puzdrá, O-krúžky pre priame pripojenie, pevná škrtiaca klapka (pri konštrukčných veľkostiach 50 – 200), bezpečnostné informácie (pokyny špecifické pre daný produkt sú dostupné online)
Udržiavanie uchopovacej sily
možné prostredníctvom verzie s mechanickým zariadením pre udržiavanie uchopovacej sily alebo pomocou ventilu SDV-P na udržiavanie tlaku
