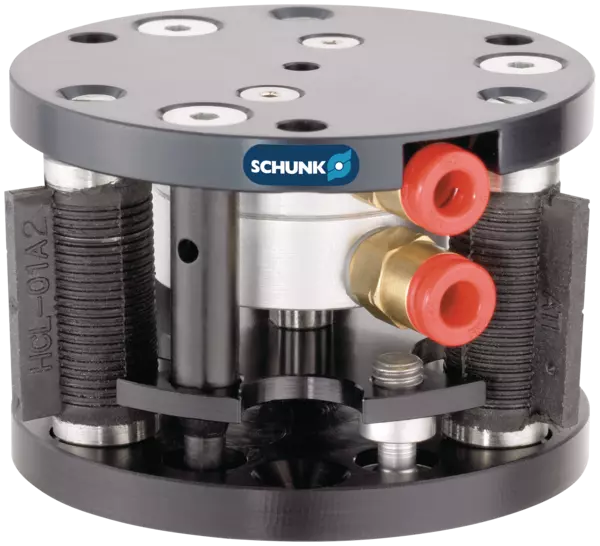

FUS-001
ID 320518
- Compensation XY: 1.7 mm
- Deflection rotatory: 4.5 °
- Rigidity shift: 1.7 N/mm
- Compensation center distance: 23 mm
- Force Fz max.: 22 N
- Force Fd max.: 360 N
Technical details
| Locking | with locking |
|---|---|
| Compensation XY [mm] | 1.7 |
| Angular deflection [°] | 1 |
| Rotary compensation angle [°] | 4.5 |
| Rigidity shift [N/mm] | 1.7 |
| Compensation center distance [mm] | 23.0 |
| Repeat accuracy [mm] | ± 0.026 |
| Weight [kg] | 0.18 |
| Min. operating pressure [bar] | 5.0 |
| Max. operating pressure [bar] | 6.0 |
| Min. ambient temperature [°C] | 5.0 |
| Max. ambient temperature [°C] | 60.0 |
| Max. force Fx/Fy vertical installation [N] | 22.0 |
| Max. force Fx/Fy horizontal installation [N] | 6.7 |
| Locking force Fz [N] | 22.0 |
| Max. force Fd [N] | 360.0 |
| Diameter D [mm] | 56.9 |
| Height Z [mm] | 41.5 |
| Moment Mx max. [Nm] | 3.4 |
| Moment My max. [Nm] | 3.4 |

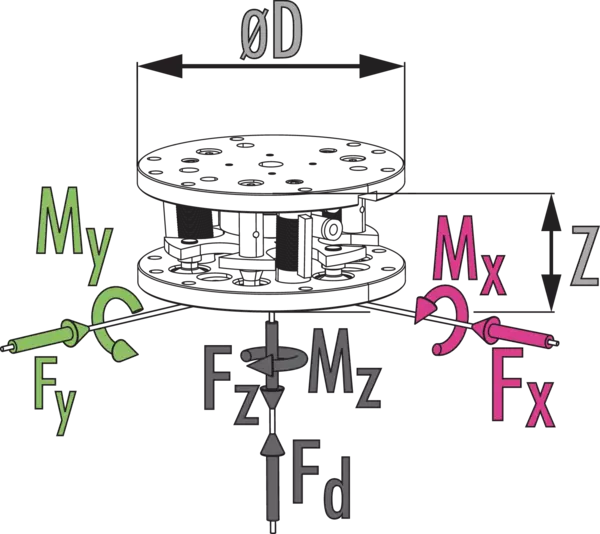

Dimensions and maximum loads
Dimensions and maximum loads
The forces and torques are maximum values when unlocked and may occur simultaneously. When locked, only the loads caused by the weight and acceleration are permissible.
Allgemeine Hinweise zur Baureihe
Extreme Umweltbedingungen
Bitte beachten Sie, dass der Einsatz unter extremen Umweltbedingungen (z. B. im Kühlmittelbereich, bei Guss- oder Schleifstaub) die Lebensdauer dieser Einheiten deutlich reduzieren kann und wir dafür keine Gewährleistung übernehmen können. In vielen Fällen haben wir jedoch eine Lösung parat. Bitte sprechen Sie uns an.
Handlinggewicht
ist das Gewicht der am Flansch angebrachten Gesamtlast. Bei der Auslegung sind die zulässigen Kräfte und Momente zu beachten. Bitte beachten Sie, dass bei Überschreitung des empfohlenen Handlinggewichts die Lebensdauer verkürzt wird.
Überwachung
durch induktiven Näherungsschalter
Betätigung
pneumatisch, über gefilterte Druckluft nach ISO 8573-1:2010 [7:4:4]
Material
Elastomerwerkstoff
Gehäuse
Aluminium
Lieferumfang
ohne Befestigungsschrauben
Gewährleistung
24 Monate
