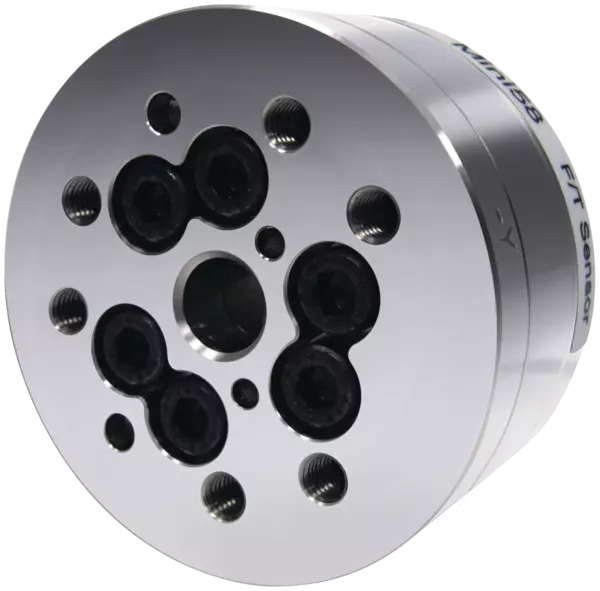

FTN-Mini-58 SI-700-30
Alternative products:
- 評価: EtherNet/IP
- 測定レンジ Fx、Fy : ± 700 N
- 測定レンジ Fz: ± 1700 N
- 測定レンジ Mx、My: ± 30 Nm
- 測定レンジ Mz: ± 30 Nm
Technical details
| 評価 | EtherNet/IP |
|---|---|
| 重量 [kg] | 0.345 |
| 較正 | SI-700-30 |
| 測定レンジ Fx、Fy [N] | ± 700 |
| 測定レンジ Fz [N] | ± 1700 |
| 測定レンジ Mx、My [Nm] | ± 30 |
| 測定レンジ Mz [Nm] | ± 30 |
| 過負荷 Fx, Fy [N] | ± 21000 |
| 過負荷 Fz [N] | ± 48000 |
| 過負荷 Mx、My [Nm] | ± 590 |
| 過負荷 Mz [Nm] | ± 800 |
| 共振振動数 Fx、Fy、Mz [Hz] | 3000.0 |
| 共振振動数 Fz、Mx、My [Hz] | 5700.0 |
| 解像度 Fx、Fy [N] | 0.17 |
| 解像度 Fz [N] | 0.295 |
| 解像度 Mx、My | 0.006 |
| 解像度 Mz | 0.003 |
| D 径 [mm] | 58.0 |
| 高さ Z [mm] | 30.0 |
Dimensões e cargas máximas
Dimensões e cargas máximas
Todas as forças e torques que atuam no sensor devem estar dentro da faixa de medição especificada.
Exceder a faixa de medição reduzirá o número máximo de ciclos de carga e poderá causar danos ao sensor. Entre em contato conosco se sua aplicação exceder a faixa de medição.
Notas gerais sobre a série
Condições ambientais severas
Observe que o uso em condições ambientais adversas (por exemplo, na área de refrigeração, pó de fundição e moagem) pode reduzir consideravelmente a vida útil das unidades e não assumiremos nenhuma garantia. No entanto, em muitos casos, podemos encontrar uma solução. Entre em contato conosco para obter assistência.
Peso de manuseio
é o peso da carga total ligada ao banzo. Ao projetar, as forças e momentos permitidos devem ser observados. Observe que exceder o peso de manuseio recomendado reduzirá a vida útil.
Precisão de medição
< 1% do valor limite superior da faixa de medição a 22 °C
Proteção contra respingos de água
IP60, 65, 68 disponível como opção
Carcaça
Alumínio e aço inoxidável
Garantia
12 meses
