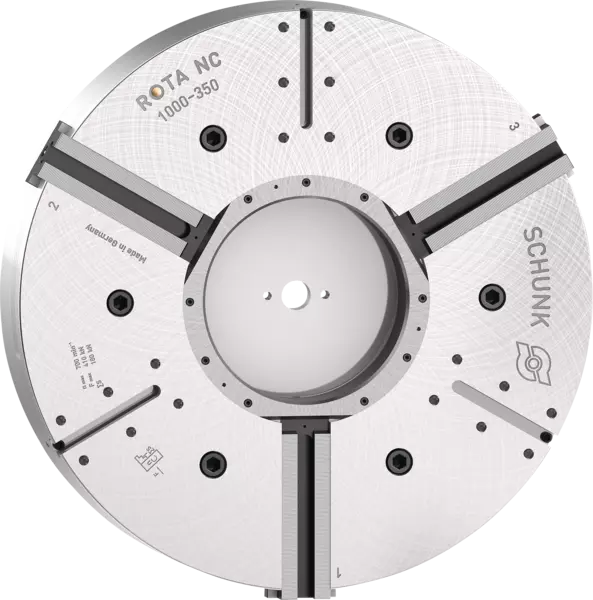

ROTA NC 1000-350 Z720-M2
3-jaw power chuck with through-hole
ID 852080
Standard power lathe chucks with through-hole
Product features:
Product features:
- 3-jaw wedge-hook chuck
- Through-hole: 350 mm
- Spindle holder: ISO 702-4 Nr. 28 (Z720)
- Jaw interface: Module 2
- Stroke per jaw: 16 mm
- Piston stroke: 50 mm
- Max. clamping force: 410 kN
- Max. actuating force: 180 kN
- Max. rotational speed: 700 1/min
- Weight: 957 kg
Technical details
| Tipo di mandrino | ISO 702-4 |
|---|---|
| Dimensioni del mandrino | Nr. 28 (Z720) |
| Dentatura | Modulo 2 |
| Max. Giri/min [1/min] | 700 |
| Forza di serraggio max. [kN] | 410 |
| Forza di azionamento max [kN] | 180 |
| Corsa/cambio [mm] | 16 |
| Corsa del pistone (H) [mm] | 50 |
| Momento di inerzia [kgm²] | 100 |
| Peso [kg] | 957 |
Diagramma forza di serraggio/numero di giri
Diagramma forza di serraggio/numero di giri
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB-M 800
- red
-
SP-HB 800
- yellow
-
SP-WB 800
- green
-
Forza di serraggio minima richiesta Fspmin 33%
La fornitura comprende
Mandrino, scanalature a T con viti, viti di montaggio del mandrino, chiave di montaggio per anello filettato girevole, bullone a occhio e istruzioni per l'uso
