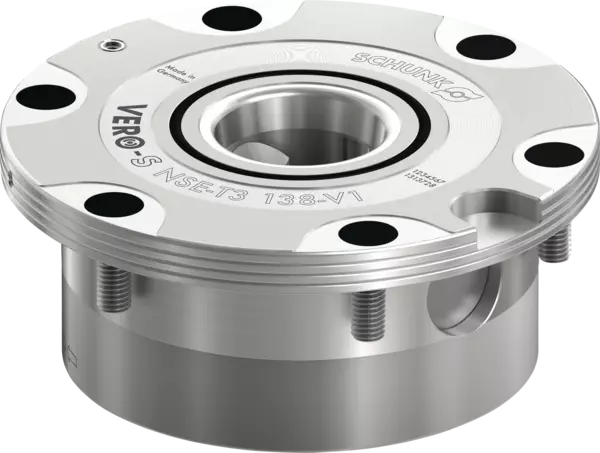

NSE-T3 138-V1
Clamping modules
ID 1313728
Clamping module standard
Product features:
Product features:
- Spring-loaded system - Pneumatically opening
- Turbo function
- Anti-rotation protection two-way 90°
- Dimensions: Ø138 x Ø110 x 60 mm
- Pull-down force: 7 kN
- Pull-down force with turbo: 24 kN
- Actuation pressure: 6 bar
- Repeat accuracy: < 0.005 mm
- Weight: 3.5 kg
Technical details
Diamètre [mm] | 138.0 |
---|---|
Effort de plaquage [kN] | 7.0 |
Force de plaquage avec turbo [kN] | 24.0 |
Pression de déverrouillage [bar] | 6.0 |
Répétabilité [mm] | < 0.005 |
Poids [kg] | 3.5 |
Etendue de la livraison
Module de serrage, vis de montage, broche cylindrique, joints toriques, capuchons, manuel d'utilisation ; sans tirettes, sans pions d'indexation
