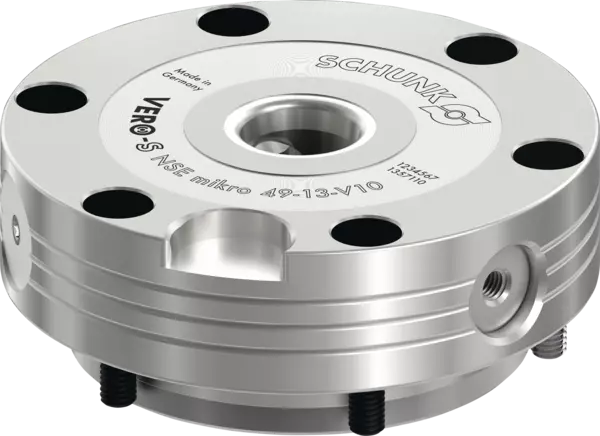

NSE mikro 49-13-V10
Clamping modules
ID 1357110
Clamping module standard
- Spring-loaded system - Pneumatically opening
- Turbo function
- 1-way anti twist protection
- Dynamic pressure monitoring of the clamping slide positions
- Dimensions: Ø49 x Ø38 x 19.8 mm
- Pull-down force: 0.4 kN
- Pull-down force with turbo: 1.5 kN
- Repeat accuracy: < 0.005 mm
- Unlocking pressure: 6 bar
- Weight: 0.2 kg
Technical details
| Diameter [mm] | 49.0 |
|---|---|
| Pull-down force [kN] | 0.4 |
| Pull-down force with turbo [kN] | 1.5 |
| Unlocking pressure [bar] | 6.0 |
| Repeat accuracy [mm] | < 0.005 |
| Weight [kg] | 0.2 |
Scope of delivery
Clamping module, mounting screws, fitting screws, O-rings, cover caps, operating manual; without clamping pins, without indexing pins
