SLD 22-H Similar a la imagen

SLD 22-H

Eje directo lineal
Eje directo lineal SLD, Tamaño: 2-H, eléctrico, Accionamiento directo lineal, Riel guía, Corredera accionada, Versión para cargas pesadas

  • Carrera máx.: 5310 mm
  • Fuerza de accionamiento máx.: 1200 N
Drive concept Linear direct drive
Max. nominal stroke H [mm] 5310.0
Max. driving force [N] 1200.0
Nominal force [N] 450.0
Repeat accuracy [mm] 0.01
Max. speed [m/s] 5.0
Max. acceleration [m/s²] 100.0
Max. current [A] 24.0
Max. standstill current (rated current) [A] 6.5
Min. ambient temperature [°C] 5.0
Max. ambient temperature [°C] 40.0
Weight slide and motor [kg] 12.5
Weight of end plates [kg] 3.2
Additional mass per 100 mm stroke [kg] 3.6
Length X [mm] 440.0
Width Y [mm] 300.0
Height Z [mm] 132.0

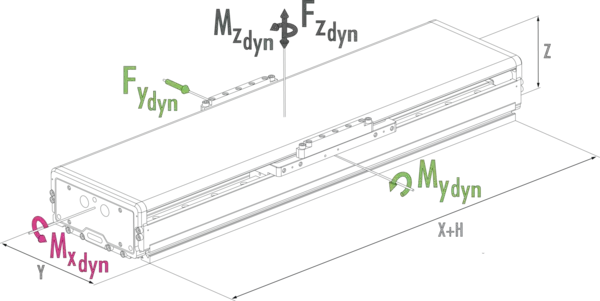

Force Fy dyn [N] 146000.0
Force Fz dyn [N] 146000.0
Moment Mx dyn [Nm] 13140.0
Moment My dyn [Nm] 15987.0
Moment Mz dyn [Nm] 15987.0
Geometrical moment of inertia ly [mm⁴] 2905000.0
Geometrical moment of inertia lz [mm⁴] 5.5779E7
Friction [N] 50.0
Cleanroom class ISO 14644-1 4
Cleanroom class: ISO 14644-1 2015
The specified dynamic forces and moments refer to the nominal service life (L10) based on 100 km. Additional values for service life calculation can be found in our operating manual.

Información general sobre la serie

Precisión de repetición
se define como la dispersión de la posición final tras 100 ciclos de posicionamiento sucesivos en condiciones constantes.

Condiciones ambientales
Los módulos se han diseñado principalmente para su uso en condiciones ambientales limpias. Tenga en cuenta que, la vida útil de los módulos puede acortarse debido al uso en condiciones ambientales difíciles y que SCHUNK, no asume ninguna clase de garantías. Si necesita ayuda, póngase en contacto con nosotros.

Diseño o cálculo de control
Se requiere un cálculo de control de la unidad seleccionada, ya que de lo contrario se produce una sobrecarga. Si necesita ayuda, por favor, póngase en contacto con nosotros.

Cómo llegar al configurador online
El configurador está vinculado en la página web de SCHUNK a través de la unidad lineal adecuada o se puede https://schunk.com/de/de/konfigurator-linearmodule buscado directamente.

Guía
Riel guía

Accionamiento
Eje de motor lineal de 3 fases, motor lineal sincrónico AC con conmutación electrónica.

Sistema de medición de la carrera
Sistema de medición sin contacto con versiones absoluta e incremental; disponible con las interfaces 1Vss, HIPERFACE®, HIPERFACE DSL®, DRIVE-CLiQ y EnDat 2.2. Previa solicitud hay otras interfaces disponibles.

Perfil
Perfil extruido de aluminio con guía de carriles perfilados

Carro
Carro de aluminio, parte principal y cabezal del sistema de medición integrados directamente

Material suministrado
Juego de piezas adicionales con casquillos de centrado, información sobre seguridad (instrucciones específicas del producto disponibles en línea)

Controlador de accionamiento
Consulta de los ajustes de parámetros para los controladores de accionamiento de BOSCH (IndraDrive, IndraDrive CS) y Siemens (Sinamics S120). Suministro de fichas técnicas del motor para otros controladores de accionamiento. Asistencia en la puesta en marcha bajo consulta.

Garantía
24 meses
