SWK-001-000-000

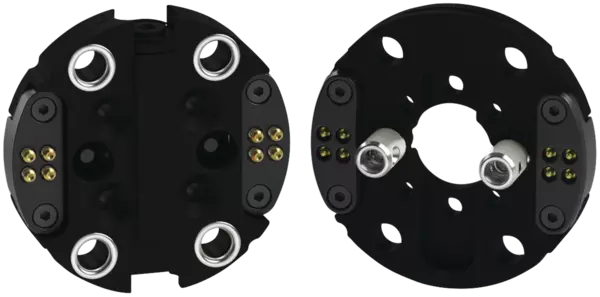

ID 302290
- No. of fluid feed-throughs: 4
- Max. total payload: 1.4 kg
Technical details
| Recommended handling weight [kg] | 1.4 |
|---|---|
| Moment Mx max. [Nm] | 2.8 |
| Moment My max. [Nm] | 2.8 |
| Moment Mz max. [Nm] | 3.45 |
| Locking force [N] | 170.0 |
| Repeat accuracy [mm] | 0.01 |
| Weight [kg] | 0.03 |
| Max. distance when locking [mm] | 1.0 |
| Air connection thread pneumatic feed-through | 4x M5 |
| Lock/unlock main connection | M3 |
| Max. permissible XY axis offset [mm] | ± 0.3 |
| Max. permissible angular offset [°] | ± 0.8 |
| Min. ambient temperature [°C] | 5.0 |
| Max. ambient temperature [°C] | 60.0 |
| Min. operating pressure [bar] | 4.5 |
| Max. operating pressure [bar] | 6.9 |
| Diameter D [mm] | 45.0 |
| Height Z [mm] | 10.9 |
| Screw connection diagram | S1 |
Dimensions and maximum loads
Dimensions and maximum loads

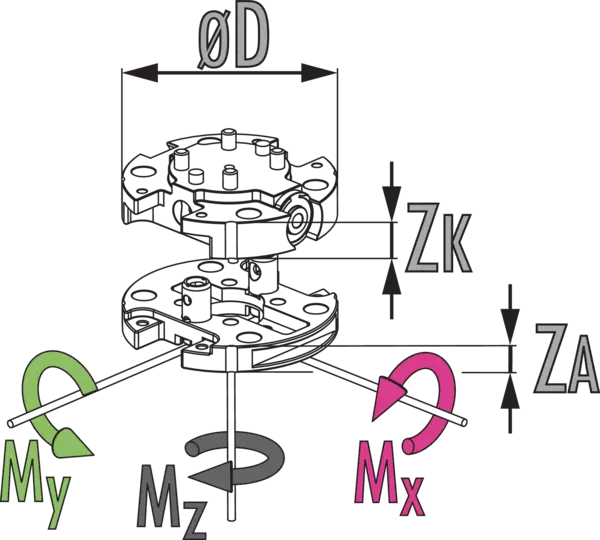

This is the max. sum of all forces and moments which are permitted to act on the change system for ensuring proper functioning.
Notas gerais sobre a série
Condições ambientais severas
Observe que o uso em condições ambientais adversas (por exemplo, na área de refrigeração, pó de fundição e moagem) pode reduzir consideravelmente a vida útil das unidades e não assumiremos nenhuma garantia. No entanto, em muitos casos, podemos encontrar uma solução. Entre em contato conosco para obter assistência.
Peso de manuseio
é o peso da carga total ligada ao banzo. Ao projetar, as forças e momentos permitidos devem ser observados. Observe que exceder o peso de manuseio recomendado reduzirá a vida útil.
Atuação
pneumático, com ar comprimido filtrado conforme ISO 8573-1:2010 [7:4:4].
Princípio de funcionamento
esferas de bloqueio acionadas por pistões para bloqueio
Transmissão de meios
variável através de módulos de passagem de acessórios, dependendo do tamanho da unidade
Carcaça
A carcaça consiste em liga de alumínio de alta resistência e revestimento duro. Os componentes funcionais são feitos de aço temperado.
Garantia
24 meses
Características de vida útil
mediante consulta
