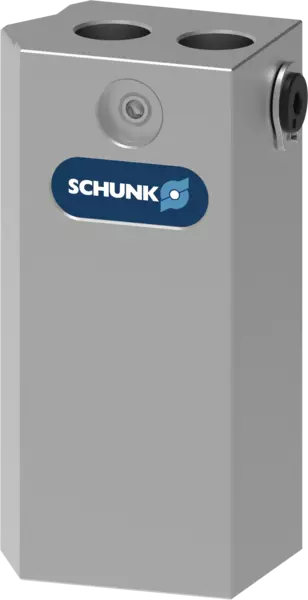

BSWS-ABR-PGZN-plus 100
ID 300074
- Matière des doigts ébauches: Aluminium
- Anzahl Stück pro Ident.-Nr.: 1
Technical details
| Poids [kg] | 0.45 |
|---|---|
| Nombre par ID | 1.0 |
| Température ambiante mini. [°C] | 5.0 |
| Température ambiant maxi. [°C] | 130.0 |
| Couple de charge max. admissible [Nm] | 105.0 |
| Force Fx max. admissible [N] | 1960.0 |
Charges max.
Diagramme des charges
Charges max.
Le moment de charge max. admissible (M=Fx*l), résultant de la longueur du doigt (l), de la force (Fx), et des charges générées par les accélérations/couples lors de l'application ne doit pas être dépassé. La même règle s'applique à la force max. admissible Fx. Par ailleurs, il est important de prêter attention à la longueur de doigt max. admissible et aux valeurs de charge admissibles de la pince utilisée.
Diagramme des charges
- X-axis:
- Longueur des doigts
- Y-axis:
- Force par mors
- Gruene Flaeche
- Plage admissible
- Rote Flaeche
- Plage non admissible
Información general sobre la serie
Límites de carga
El máx. momento de carga permitido como resultado de la longitud de los dedos, la fuerza y las cargas que tienen lugar en la aceleración/los pares no debe superarse. Lo mismo sucede con la fuerza máxima permitida Fx. Independientemente de esto, debe prestarse atención a la longitud máxima admisible de los dedos y a los valores de carga admisibles del gripper utilizado.
Bloqueo
Las superficies de bloqueo no deben presentar grasa ni aceite.
Material de la espiga adaptadora
Acero
Accionamiento
Manualmente con una llave hexagonal
Garantía
24 meses
Material suministrado
Base y adaptador por separado en distintas cantidades, información de seguridad (instrucciones específicas del producto disponibles en línea)
