A questo punto è possibile immettere la corsa desiderata del modulo lineare.

Se il modulo lineare è stato progettato utilizzando l'assistente al dimensionamento del modulo lineare, la corsa viene adottata automaticamente e non può essere modificata, poiché ciò influisce sulle caratteristiche tecniche del modulo lineare.

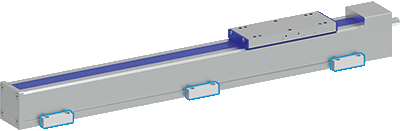

L'unità si può fissare a scelta tramite tasselli per scanalature a T oppure segmenti di fissaggio.

Il numero richiesto di guide di montaggio viene determinato automaticamente in base alla lunghezza totale del modulo lineare.

Il freno di arresto mantiene ferma la slitta in una determinata posizione anche in assenza di alimentazione di energia.
Il freno di arresto è ad azionamento pneumatico.
La funzione del freno è attivata in assenza di ventilazione.

I sistemi di misurazione della corsa assoluti sono disponibili, in opzione, con le interfacce: HIPERFACE® o DRIVE-CLiQ.

I sistemi encoder sono certificati secondo SIL2/PLd.
Questo significa che è possibile gestire anche applicazioni impegnative con requisiti elevati nel campo della sicurezza delle macchine.

L'uscita del connettore del motore può essere selezionata in base all'applicazione desiderata.







Il lato selezionato è adottato anche nel modello CAD.

Le catene portacavi idonee sono disponibili come accessori.
Si adattano alla corsa utile rispettiva, nella cui fornitura è compreso il materiale di montaggio e, se necessario, pre-assemblato.
