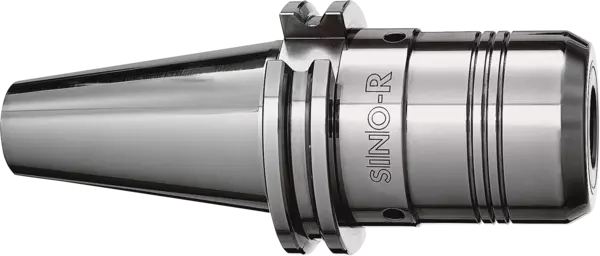

SINO-R CAT 50 Ø1 1/4"x90
Expansion toolholder
ID 209636
SINO-R CAT 50 Ø1 1/4"x90, Toolholders
- Expansion toolholder
- Series: SINO-R
- Toolholder interface: CAT 50
- Clamping diameter: 1 1/4"
- Projecting length: 90 mm
- Run-out accuracy: ≤ 0,005 mm measured in the clamping bore
- Balancing grade: G6.3 at 15,000 RPM or Umax < 1 gmm
- Min. torque: 850 Nm
Technical details
| 技术 | 膨胀刀柄 |
|---|---|
| 系列 | SINO-R |
| 刀具夹持接口 | CAT 50 |
| 刀柄标准 | ASME B5.50 |
| 夹持直径 D1 | 1 1/4" |
| D2 [mm] | 65.0 |
| D3 [mm] | 69.85 |
| D6 [mm] | 55.85 |
| 伸出长度 L1 [mm]/[英寸] | 90 mm / 3.5" |
| L2 [mm] | 61.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 47.0 |
| L5 [mm] | 70.95 |
| G | M10x1 |
| 最小扭矩 [Nm] | 850.0 |
| 重量 [kg] | 3.9 |
| 防冷却剂 | 是 |
| 标准长度 | 是 |
型号
适合于重型研磨
回转精度
≤ 0.005 mm，在夹持孔内测量
平衡等级
转速为 15,000 RPM 时动平衡等级达到 G6.3 或 Umax < 1 gmm
刀具柄部质量
h6
减径套
使用减径套可夹持柄部直径不同的刀具
RAM 数据采集器
数据芯片安装孔为选配
刀柄更换
对于自动更换刀柄
冷却剂供应
符合 ASME B5.50 规定的冷却液供应
为了运输安全，AF 型的孔使用固定螺钉密封
长度调节螺钉
不带轴向长度调节螺钉
单独
可按照客户要求，提供其他尺寸和订制设计
