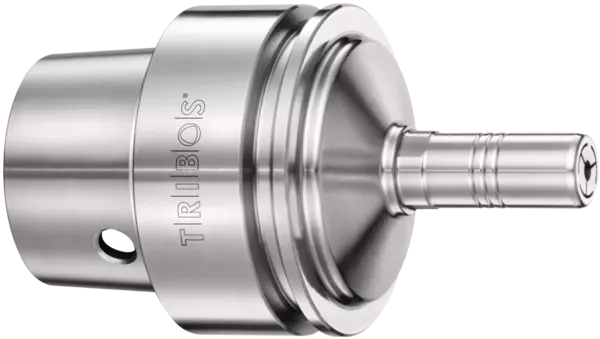

TRIBOS-M HSK-E 40 Ø4x50
Polygonal toolholders
ID 205456
TRIBOS-M HSK-E 40 Ø4x50, Toolholders
- Polygonal toolholders
- Series: TRIBOS-Mini
- Toolholder interface: HSK-E 40
- Clamping diameter: 4 mm
- Projecting length: 50 mm
- Run-out accuracy: ≤ 0.003 mm at 2.5 x D
- Balancing grade: G2.5 at 25,000 RPM or Umax < 1 gmm
- Min. torque: 2.5 Nm
Technical details
| Technology | Polygonal toolholders |
|---|---|
| Series | TRIBOS-Mini |
| Toolholder interface | HSK-E 40 |
| Toolholder standard | DIN 69893-5 |
| Clamping diameter D1 | 4 mm |
| D2 [mm] | 9.0 |
| D3 [mm] | 11.0 |
| D4 [mm] | 32.0 |
| Projecting length L1 [mm]/[inch] | 50 mm / 2.0" |
| L4 [mm] | 22.5 |
| L5 [mm] | 23.4 |
| L6 [mm] | 30.0 |
| Min. torque [Nm] | 2.5 |
| Weight [kg] | 0.23 |
| Standard length | yes |
Ausführung
Variante mit Zugriffsbohrung
Optimal für die leichte Zerspanung – Radialkräfte beachten
Rotationssymmetrische Bauweise
Rundlaufgenauigkeit
≤ 0,003 mm bei 2,5 x D
Wuchtgüte
G2,5 bei 25.000 1/min oder Umax < 1 gmm
Werkzeugschaftqualität
h6
Datenträger
Bohrung für Datenträger optional
Werkzeughalterwechsel
Für automatischen Werkzeughalterwechsel
Kühlmittelzufuhr
Inklusive Gewinde für Kühlmittelrohranschluss
Längenverstellschraube
Ohne Einstellschraube zur axialen Längenverstellung
