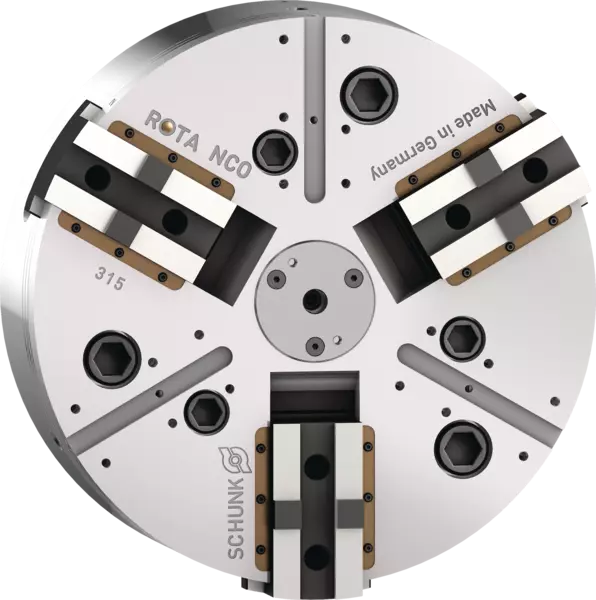

ROTA NCO 315 Z220-KV
3-Backen Kraftspannfutter ohne Durchgangsbohrung
ID 856034
Kraftspannfutter ohne Durchgangsbohrung Standard
Produktmerkmale:
Produktmerkmale:
- 3-Backen-Keilhaken-Futter
- Spindelaufnahme: ISO 702-4 Nr. 8 (Z220)
- Backenschnittstelle: Kreuzversatz
- Hub pro Backe: 13 mm
- Kolbenhub: 40 mm
- Max. Spannkraft: 190 kN
- Max. Betätigungskraft: 90 kN
- Max. Drehzahl: 3600 1/min
- Gewicht: 59 kg
Technical details
| Type de broche | ISO 702-4 |
|---|---|
| Taille de broche | Nr. 8 (Z220) |
| Denture | Tenon-rainure |
| Vitesse de rotation max. [1/min] | 3600.0 |
| Force de serrage max. [kN] | 190.0 |
| Force d'actionnement max. [kN] | 90.0 |
| Course/mors [mm] | 13.0 |
| Course du piston (H) [mm] | 40.0 |
| Moment d'inertie [kgm²] | 0.77 |
| Poids [kg] | 59.0 |
Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 315
- red
-
SWB 250
- yellow
-
SWB-AL 250
- green
-
Force de serrage minimale requise Fspmin 33%
Etendue de la livraison
Mandrin, écrous en T ou vis de fixation pour mors rapportés, mandrin vise de fixation, rondelle et manuel d'utilisation
