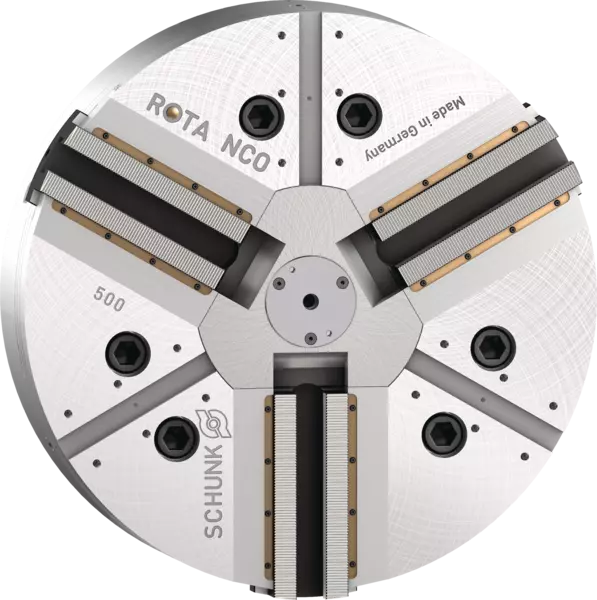

ROTA NCO 500 A15-SV90°
动力车床卡盘，无通孔
ID 856051
标准动力车床卡盘，无通孔
产品特性：
产品特性：
- 三爪楔式卡盘
- 主轴架: ISO 702-1 Nr. 15
- 卡爪接口: 3/32" x 90° Nut 25,5H7
- 单指行程: 15 mm
- 活塞行程: 45 mm
- 最大夹持力*: 330 kN
- 最大启动力: 140 kN
- 最大旋转速度: 2000 1/min
- 重量: 172 kg
技术细节
| Type de broche | ISO 702-1 |
|---|---|
| Taille de broche | Nr. 15 |
| Denture | 3/32" x 90° |
| Vitesse de rotation max. [1/min] | 2000.0 |
| Force de serrage max. [kN] | 330.0 |
| Force d'actionnement max. [kN] | 140.0 |
| Course/mors [mm] | 15.0 |
| Course du piston (H) [mm] | 45.0 |
| Moment d'inertie [kgm²] | 5.6 |
| Poids [kg] | 172.0 |
Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- X 轴:
- n [min-1]
- Y 轴:
- Fsp [kN]
- brown
-
SHB 400
- red
-
SWB 400
- yellow
-
SWB-AL 400
- green
-
Force de serrage minimale requise Fspmin 33%
Etendue de la livraison
Mandrin, écrous en T ou vis de fixation pour mors rapportés, mandrin vise de fixation, rondelle et manuel d'utilisation
