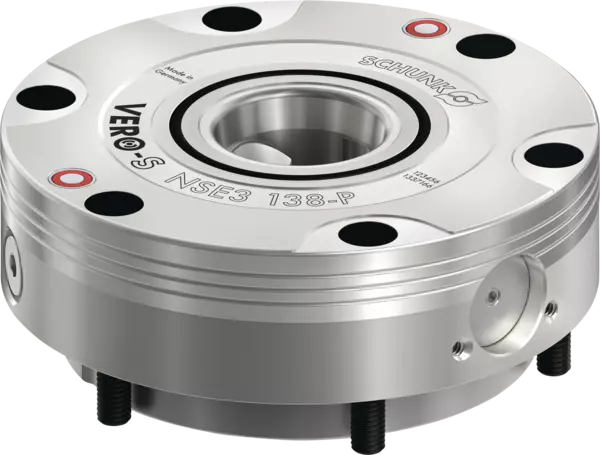

NSE3 138-P
Clamping modules
ID 1337166
Clamping module standard
Product features:
Product features:
- Spring-loaded system - Pneumatically opening
- Turbo function
- Media transfer unit pneumatic/hydraulic
- Dynamic pressure monitoring of the clamping slide position "opened" and "closed"
- Dimensions: Ø138 x Ø110 x 55,7 mm
- Pull-down force: 8 kN
- Pull-down force with turbo: 28 kN
- Repeat accuracy: < 0.005 mm
- Unlocking pressure: 6 bar
- Weight: 4.4 kg
Technical details
| Effort de plaquage [kN] | 8.0 |
|---|---|
| Force de plaquage avec turbo [kN] | 28.0 |
| Pression de déverrouillage [bar] | 6.0 |
| Répétabilité [mm] | < 0.005 |
| Poids [kg] | 4.4 |
Etendue de la livraison
Module de serrage, vis de montage, joints toriques, capuchons, manuel d'utilisation ; sans tirette, sans coupleur embout pour l'unité de transfert de liquides
