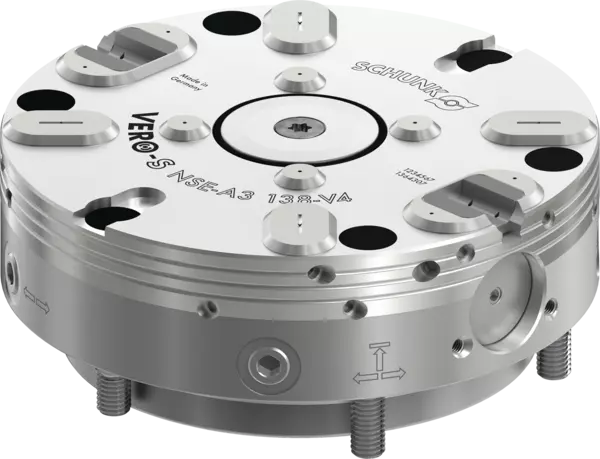

NSE-A3 138-V4
Automationsmodule
Ident.-Nr. 1364307
Spannmodul Standard
- Federgespanntes System - Pneumatisch öffnend
- Turbo-Funktion
- Konusverschluss
- Verdrehsicherung 4fach 90°
- Integrierte Abblasfunktion
- Staudruckabfrage Spannschieberstellungen
- Abmessungen: Ø138 x Ø110 x 55,7 mm
- Einzugskraft: 8 kN
- Einzugskraft mit Turbo: 28 kN
- Wiederholgenauigkeit: < 0.005 mm
- Entriegelungsdruck: 6 bar
- Gewicht: 4.1 kg
Technische Details
| 直径 [mm] | 138.0 |
|---|---|
| 下拉力 [kN] | 8.0 |
| 下拉力，带增压 [kN] | 28.0 |
| 解锁压力 [bar] | 6.0 |
| 重复精度 [mm] | < 0.005 |
| 重量 [kg] | 4.1 |
标配范围
夹持模块、紧固螺钉、装配螺钉、O 型圈 、罩盖、操作手册；无定位销、无分度销
