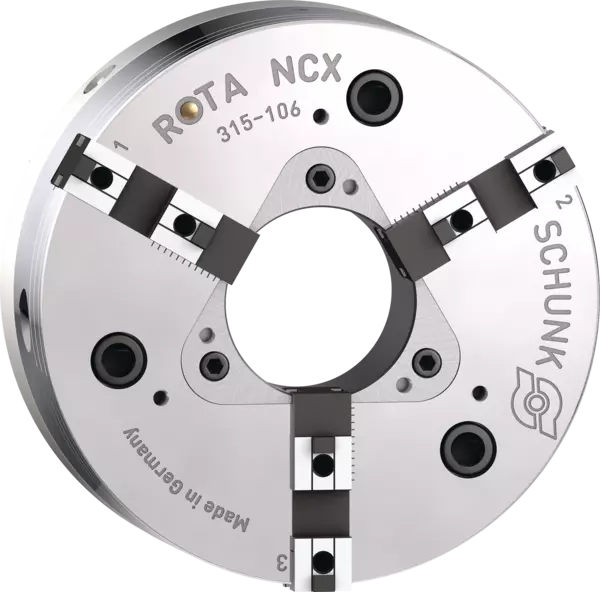

ROTA NCX 315-106 A8-SFGX
3-jaw power chuck with jaw quick-change for short-stroke cylinder
ID 800832
This product has been discontinued and is no longer available.
Alternative products:
Plato automático para torno con sistema de cambio rápido de mordazas estándar
Información sobre la retirada:
Información sobre la retirada:
- Fecha de fin de venta: 2023-06-30
- Plato con barra de cuña de 3 mordazas
- Sistema de cambio rápido de garras
- Paso de barra: 106 mm
- Portahusillo: ISO 702-1 Nr. 8
- Interfaz de garras: Dentado oblicuo
- Carrera por mordaza: 6.3 mm
- Paso del dentado: 4 mm
- Carrera del pistón: 25 mm
- Fuerza máx. de sujeción: 155 kN
- Fuerza de accionamiento máxima: 88 kN
- Revoluciones máx.: 3500 1/min
- Peso: 73 kg
Technical details
| Spindeltyp | ISO 702-1 |
|---|---|
| Spindelgröße | Nr. 8 |
| Verzahnung | Schräge Verzahnung |
| Max. Drehzahl [1/min] | 3500.0 |
| Max. Spannkraft [kN] | 155.0 |
| Max. Betätigungskraft [kN] | 88.0 |
| Hub/Backe [mm] | 6.3 |
| Zahnteilung [mm] | 4.0 |
| Kolbenhub (H) [mm] | 25.0 |
| Trägheitsmoment [kgm²] | 1.0 |
| Eigenmasse [kg] | 73.0 |
Spannkraft-Drehzahl-Diagramm
Spannkraft-Drehzahl-Diagramm
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHF 315
- red
-
SFA 315
- yellow
-
SFA-AL 315
- green
-
Erforderliche Mindestspannkraft Fspmin 33 %
