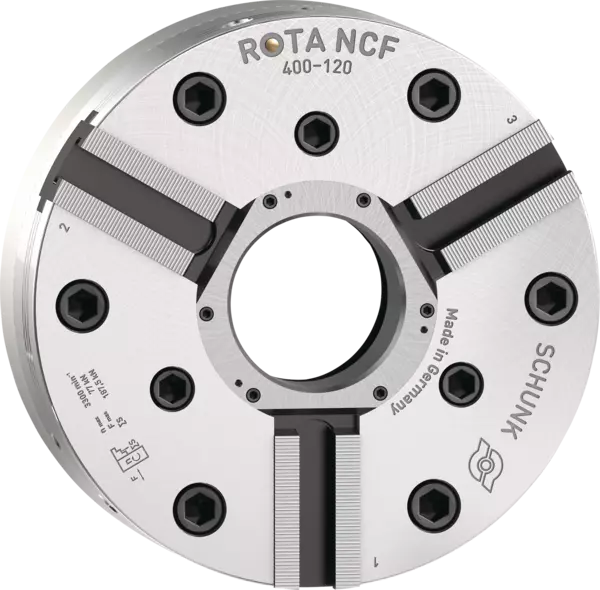

ROTA NCF 400-120 A15-SV90°
Power lathe chuck with through-hole and centrifugal force compensation
ID 854042
Standard power lathe chucks with through-hole
Product features:
Product features:
- 3-jaw wedge-hook chuck
- Centrifugal force compensation system
- Through-hole: 120 mm
- Spindle holder: ISO 702-1 Nr. 15
- Jaw interface: 3/32" x 90° Nut 25,5H7
- Stroke per jaw: 8 mm
- Piston stroke: 30 mm
- Max. clamping force: 187.5 kN
- Max. actuating force: 77 kN
- Max. rotational speed: 3300 1/min
- Weight: 117 kg
Technical details
| スピンドルタイプ | ISO 702-1 |
|---|---|
| スピンドルサイズ | Nr. 15 |
| セレーション | 3/32" x 90° |
| 最大回転速度 [1/min] | 3300.0 |
| 最大把持力 [kN] | 187.5 |
| 最大作動力 [kN] | 77.0 |
| ストローク / ジョー [mm] | 8.0 |
| ピストンストローク (H) [mm] | 30.0 |
| 慣性モーメント [kgm²] | 2.3 |
| 重量 [kg] | 117.0 |
把持力-RPM-図
把持力-RPM-図
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 400
- red
-
SWB 400
- yellow
-
SHB-J 150
- purple
-
KM-WB 153
- green
-
必要な最低把持力 Fspmin 33%
納品内容
チャック、ネジ付き T ナット、チャック取付けネジ、ネジ付き回転リング用取付けレンチ、アイボルト、取扱説明書
