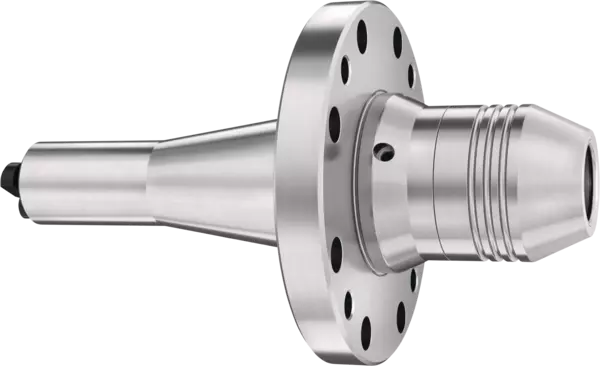

WZS WALTER Ø20x70
Hydraulic expansion toolholder with compression actuation
ID 206646
WZS WALTER Ø20x70, Tool grinding toolholder
- WZS WALTER
- Hydraulic expansion toolholder with compression actuation
- Clamping diameter D1: 20 mm
- Projecting length L1: 70 mm
- Run-out accuracy: < 0.003 mm at 2.5 x D
Technical details
| 技术 | 带压缩驱动功能的液压膨胀刀柄 |
|---|---|
| 系列 | WZS WALTER |
| 夹持直径 D1 | 20 mm |
| D2 [mm] | 42.0 |
| D3 [mm] | 49.5 |
| D6 [mm] | 28.0 |
| L2 [mm] | 60.0 |
| L4 [mm] | 44.0 |
| L5 [mm] | 57.0 |
| L10 [mm] | 5.5 |
| L11 [mm] | 31.5 |
| G | M12x1 |
| 重量 [kg] | 1.8 |
电动刀具刃磨刀柄的驱动适配器可作为附件 (ID 206640) 提供。
型号
液压刀柄 Ø 70 mm
动力驱动夹持
回转精度
2.5 x D 处 < 0.003 mm
刀具柄部质量
h7
减径套
使用减径套可夹持柄部直径不同的刀具
单独
可按照客户要求，提供其他尺寸和订制设计
还可以根据要求制作特殊接口。
